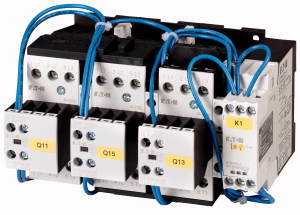

SDAINLM30(RDC24) Stykačová kombinace Y-D, 15kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
10 847,08 Kč
Cena po registraci:
9 685,23 Kč/ks
Po registraci bez DPH:
8 004,32 Kč
Vaše cena s DPH:
10 088,00 Kč/ks
Vaše cena bez DPH:
8 337,19 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094651
Kód dodavatele:
100419
EAN:
4015081003969
Standardní balení:
1 ks
Recyklační poplatek:
2,55 Kč

Technické parametry

Hloubka:
138 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
30 A
Provozní proud AC-3 400V:
30 A
Provozní výkon AC-3 400V:
15 kW
Řídící napáj. napětí AC 50Hz:
0-0 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
24-24 V
Šířka:
158 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
DC
Výška:
95 mm

SDAINLM30(RDC24) Stykačová kombinace Y-D, 15kW/400V/AC3

Stykačová kombinace Y‑D SDAINLM30(RDC24) (EAN 4015081003969) s ovládáním na DC 24 V určená pro střídavé provozní napětí 24–690 V AC.

Má provozní výkon 15 kW (AC‑3/400 V) a provozní proud 30 A (AC‑3 i AC‑1/400 V), disponuje celkem 9 spínacími kontakty a 3 pomocnými spínacími kontakty, hlavní obvod je s šroubovým připojením, není určena pro montáž na lištu a stupeň krytí je IP00.

Rozměry: 158 × 95 × 138 mm (šířka × výška × hloubka).

Proč si vybrat tuto stykačovou kombinaci?

  • Ovládání je realizováno pomocí 24 V DC (typ ovládacího napětí: DC).
  • V režimu AC‑3 při 400 V je provozní výkon 15 kW.
  • Provozní proud v režimu AC‑3 při 400 V činí 30 A.
  • Počet spínacích kontaktů je 9, což umožňuje ovládání více obvodů.
  • Montáž na lištu není podporována: montáž na lištu – ne.
  • Střídavé řídící napětí není použitelné: 0 V AC.

Interní název produktu

SDAINLM30(RDC24) Stykač Y-D 15kW,24V=


Podrobný popis produktu

SDAINLM30(RDC24)

Stykačová kombinace Y-D, 15kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 30 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM17-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM17-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
