SDAINLM260(110V50HZ,120V60HZ) Stykačová kombinace Y-D, 132kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
86 026,51 Kč
Cena po registraci:
76 811,36 Kč/ks
Po registraci bez DPH:
63 480,46 Kč
Vaše cena s DPH:
80 005,95 Kč/ks
Vaše cena bez DPH:
66 120,62 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094725
Kód dodavatele:
101028
EAN:
4015081009251
Standardní balení:
1 ks
Recyklační poplatek:
15,24 Kč

Technické parametry

Hloubka:
183 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
260 A
Provozní proud AC-3 400V:
260 A
Provozní výkon AC-3 400V:
132 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
308 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
314 mm

SDAINLM260(110V50HZ,120V60HZ) Stykačová kombinace Y-D, 132kW/400V/AC3

SDAINLM260 (EAN: 4015081009251) je stykačová kombinace pro spouštění hvězda-trojúhelník s ovládacím napětím AC 110 V/50 Hz a 120 V/60 Hz, provozním proudem 260 A (AC-3, 400 V) a provozním výkonem 132 kW (AC-3, 400 V).

Má 9 spínacích kontaktů a pomocné kontakty 1 spínací a 1 rozpínací, hlavní obvod se připojuje šroubově, není určená pro montáž na lištu (montáž na lištu: ne) a rozměry jsou 308 × 314 × 183 mm s krytím IP00.

Proč si vybrat tuto stykačovou kombinaci?

  • Je určena pro ovládací napětí typu AC, což odpovídá běžným průmyslovým požadavkům.
  • V režimu AC-3 při 400 V zvládá provozní výkon až 132 kW, vhodný pro výkonné motory.
  • Maximální provozní proud v režimu AC-3 při 400 V činí 260 A, což umožňuje spínání silových zátěží.
  • Pro instalaci se nepoužívá montáž na lištu; montáž na lištu: ne.
  • Řídicí napájecí napětí pro AC 50 Hz je 110 V, kompatibilní s uvedeným provedením.
  • Obsahuje 9 spínacích kontaktů, což umožňuje potřebné rozdělení obvodů pro zapojení hvězda–trojúhelník.

Interní název produktu

SDAINLM260(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM260(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 132kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 260 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

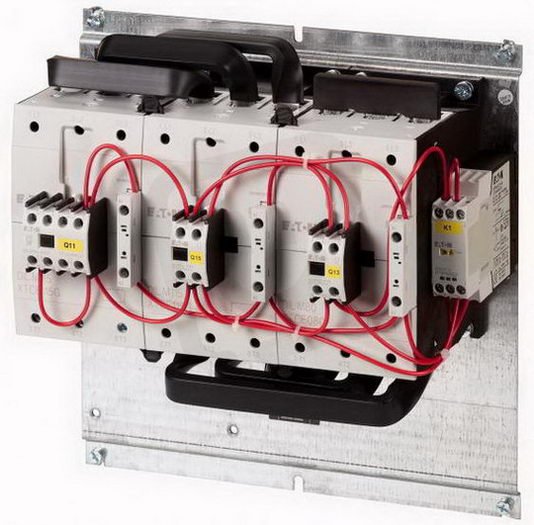

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM150, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM150, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM95, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
