SDAINLM22(400V50HZ) Stykačová kombinace Y-D, 11kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
8 640,37 Kč
Cena po registraci:
7 714,79 Kč/ks
Po registraci bez DPH:
6 375,86 Kč
Vaše cena s DPH:
8 035,66 Kč/ks
Vaše cena bez DPH:
6 641,04 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094775
Kód dodavatele:
101382
EAN:
4015081011254
Standardní balení:
1 ks
Recyklační poplatek:
1,36 Kč

Technické parametry

Hloubka:
117 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
22 A
Provozní výkon AC-3 400V:
11 kW
Řídící napáj. napětí AC 50Hz:
400-400 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
82 mm

SDAINLM22(400V50HZ) Stykačová kombinace Y-D, 11kW/400V/AC3

Stykačová kombinace Y-D SDAINLM22(400V50HZ) s EAN 4015081011254 je určena pro hvězda‑trojúhelník rozběhy motorů s výkonem 11 kW (AC‑3) / 400 V a jmenovitým proudem 22 A.

Řídící napájení je AC 400 V (50 Hz) (DC ovládání: 0–0 V), hlavní obvod má šroubové připojení a přístroj obsahuje 9 spínacích kontaktů včetně 3 pomocných spínačů, montáž na lištu: ne.

Stupeň krytí je IP20, rozměry 82 × 158 × 117 mm (V × Š × H) a provozní napětí AC je v rozsahu 24–690 V.

Proč si vybrat tuto stykačovou kombinaci?

  • Jedná se o stykačovou kombinaci typu Y‑D (hvězda–trojúhelník), vhodnou pro rozběh asynchronních motorů.
  • Poskytuje provozní výkon 11 kW při 400 V (AC‑3).
  • Má provozní proud 22 A pro režimy AC‑3 i AC‑1 při 400 V.
  • Řídicí napájení je AC 400 V, 50 Hz (bez DC napájení).
  • Obsahuje 9 spínacích kontaktů pro řízení a přepínání obvodů.
  • Pro montáž není určena pro montáž na lištu.

Interní název produktu

SDAINLM22(400V50HZ) Stykač Y-D 11kW


Podrobný popis produktu

SDAINLM22(400V50HZ)

Stykačová kombinace Y-D, 11kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 22 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 400 V 50 Hz

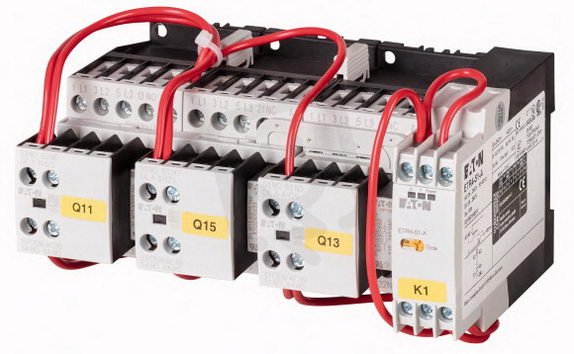

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM12-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM12-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
