SDAINLM22(24VDC) Stykačová kombinace Y-D, 11kW/400V/AC3

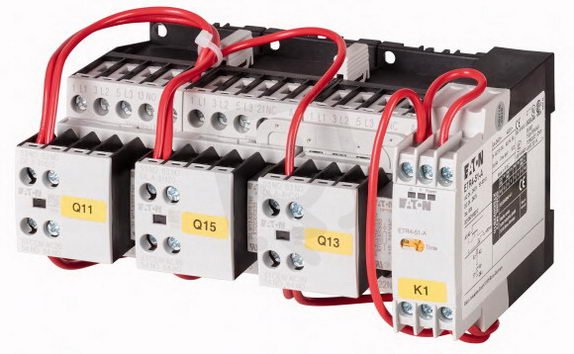

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 503,95 Kč
Cena po registraci:
8 485,88 Kč/ks
Po registraci bez DPH:
7 013,12 Kč
Vaše cena s DPH:
8 838,81 Kč/ks
Vaše cena bez DPH:
7 304,80 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0094650
- Kód dodavatele:
- 100418
- EAN:
- 4015081003952
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,58 Kč
Technické parametry
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 22 A
- Provozní výkon AC-3 400V:
- 11 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 82 mm
SDAINLM22(24VDC) Stykačová kombinace Y-D, 11kW/400V/AC3
Stykačová kombinace SDAINLM22(24VDC) pro Y‑D spouštění s provozním výkonem AC‑3 11 kW (400 V), provozním proudem AC‑3 22 A a řídícím napětím 24 V DC (EAN: 4015081003952).
Obsahuje 9 spínacích a 3 pomocné kontakty, má krytí IP20, hlavní připojení je šroubové, rozměry 82×158×117 mm a provozní napětí AC 24–690 V; montáž na lištu není.
Proč si vybrat tuto stykačovou kombinaci?
- Ovládání probíhá 24 V DC (typ ovládacího napětí: DC).
- Jde o stykačovou kombinaci Y‑D určenou pro rozběh hvězda‑trojúhelník.
- V režimu AC‑3 má provozní výkon 11 kW při 400 V.
- Pro režim AC‑3 je deklarován provozní proud 22 A při 400 V.
- Pro instalaci není určena montáž na lištu, tedy montáž na lištu není podporována.
- Obsahuje 9 spínacích kontaktů.
Interní název produktu
SDAINLM22(24VDC) Stykač Y-D 11kW,24V=
Podrobný popis produktu
SDAINLM22(24VDC)
Stykačová kombinace Y-D, 11kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 22 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM12-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM12-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
Stykačová kombinace Y-D, 11kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 22 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM12-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM12-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
