SDAINLM200(110V50HZ,120V60HZ) Stykačová kombinace Y-D, 110kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
78 613,54 Kč
Cena po registraci:
70 192,62 Kč/ks
Po registraci bez DPH:
58 010,43 Kč
Vaše cena s DPH:
73 111,88 Kč/ks
Vaše cena bez DPH:
60 423,04 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094724
Kód dodavatele:
101007
EAN:
4015081009060
Standardní balení:
1 ks
Recyklační poplatek:
15,12 Kč

Technické parametry

Hloubka:
183 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
200 A
Provozní proud AC-3 400V:
200 A
Provozní výkon AC-3 400V:
110 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
308 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
314 mm

SDAINLM200(110V50HZ,120V60HZ) Stykačová kombinace Y-D, 110kW/400V/AC3

Stykačová kombinace Y-D SDAINLM200 (EAN 4015081009060) s řízením na AC pro rozběh motorů, určená pro 110 kW (AC‑3, 400 V) a provozní proud 200 A.

Řídící napětí: 110 V/50 Hz nebo 120 V/60 Hz, hlavní obvod se šroubovým připojením, krytí IP00 a rozměry 308 × 314 × 183 mm (Š × V × H); montáž na lištu: ne.

Obsahuje 9 spínacích kontaktů a pomocné kontakty 1 spínací a 1 rozpínací, typ provozního napětí AC a provozní proud i pro AC‑1: 200 A.

Proč si vybrat tuto stykačovou kombinaci?

  • Jedná se o stykačovou kombinaci v zapojení Y‑D (hvězda‑trojúhelník), vhodnou pro rozběhy asynchronních motorů.
  • Provozní výkon v režimu AC‑3 (400 V) je 110 kW.
  • Provozní proudy v režimech AC‑3 i AC‑1 dosahují 200 A.
  • Typ ovládacího napětí je AC a řídicí napájení je 110 V (50 Hz) — v názvu je uvedena i varianta 120 V (60 Hz).
  • Počet spínacích kontaktů je 9.
  • Montáž na lištu není možná; v parametrech je uvedeno montáž na lištu: ne.

Interní název produktu

SDAINLM200(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM200(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 110kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 200 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 110 kW, 500 V: P= 132 kW, 660 V 690 V: P= 160 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

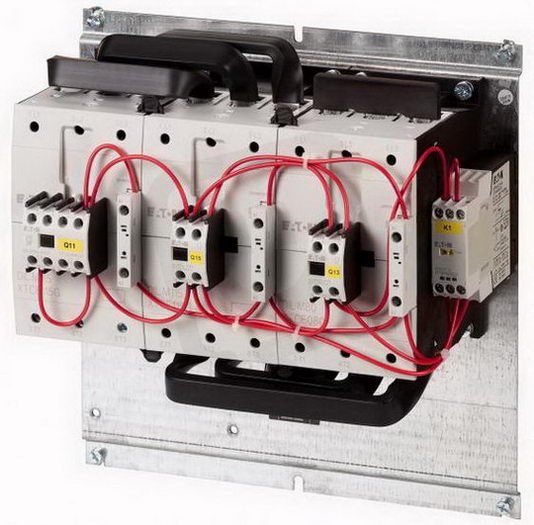

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM115, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM115, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM80, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
