SDAINLM16(400V50HZ) Stykačová kombinace Y-D, 7.5kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
8 220,30 Kč
Cena po registraci:
7 339,74 Kč/ks
Po registraci bez DPH:
6 065,90 Kč
Vaše cena s DPH:
7 645,00 Kč/ks
Vaše cena bez DPH:
6 318,18 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094774
Kód dodavatele:
101381
EAN:
4015081011247
Standardní balení:
1 ks
Recyklační poplatek:
1,36 Kč

Technické parametry

Hloubka:
117 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
16 A
Provozní proud AC-3 400V:
16 A
Provozní výkon AC-3 400V:
7,5 kW
Řídící napáj. napětí AC 50Hz:
400-400 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
82 mm

SDAINLM16(400V50HZ) Stykačová kombinace Y-D, 7.5kW/400V/AC3

SDAINLM16(400V50HZ) stykačová kombinace Y‑D, EAN 4015081011247, určená pro 7,5 kW (AC‑3/400 V) při 16 A (AC‑3/AC‑1/400 V).

Typ ovládacího napětí: AC, řídící napájení AC 50 Hz 400 V, provozní napětí AC 50 Hz 24–690 V; obsahuje 9 spínacích kontaktů a 3 pomocné spínací kontakty, montáž na lištu: ne, krytí IP20, rozměry 82 × 158 × 117 mm a hlavní obvod se šroubovým připojením.

Proč si vybrat tuto stykačovou kombinaci?

  • Je určena pro rozběh motorů v zapojení Y‑D (hvězda‑trojúhelník), které snižuje rozběhový proud a zátěž sítě.
  • Jmenovitý provozní výkon je 7,5 kW při 400 V (AC‑3), vhodný pro motory této výkonové kategorie.
  • Provozní proud je 16 A pro AC‑3 i AC‑1 při 400 V, což určuje její zatížitelnost v běžných provozních režimech.
  • Řídicí napájení je AC 400 V (50 Hz), tedy vhodné pro řídicí obvody s tímto napětím.
  • Obsahuje 9 spínacích kontaktů, které zajišťují potřebné přepínání v kombinaci Y‑D.
  • Pro instalaci není určena pro montáž na lištu, doporučuje se panelové nebo skříňové umístění.

Interní název produktu

SDAINLM16(400V50HZ) Stykač Y-D 7,5kW


Podrobný popis produktu

SDAINLM16(400V50HZ)

SD contactor, 7.5kW/400V, AC operated

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 400 V 50 Hz

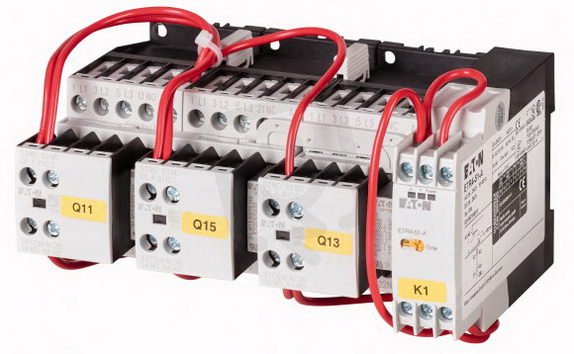

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
