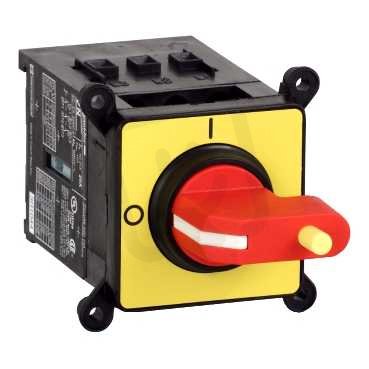

Schneider VN20 MiniVario spínací blok 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
662,96 Kč
Cena po registraci:
591,93 Kč/ks
Po registraci bez DPH:
489,20 Kč
Vaše cena s DPH:
616,56 Kč/ks
Vaše cena bez DPH:
509,55 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340949
- Kód dodavatele:
- VN20
- EAN:
- 3389110759846
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 111,5 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,14 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 56 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 11 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 46,5 mm
Schneider VN20 MiniVario spínací blok 20A
Schneider VN20 MiniVario spínací blok (EAN: 3389110759846) z řady TeSys nabízí 3 póly a trvalý proud 20 A při jmenovitém provozním napětí 690 V.
Je určený pro přední montáž (4 otvory) a přední střední montáž, má šroubové připojení hlavního obvodu, přední stupeň krytí IP20, rozměry 56 × 46,5 × 111,5 mm (Š×V×H) a provozní výkon až 4 kW (AC‑3, 400 V) resp. 5,5 kW (AC‑23, 400 V) s trvalým proudem 11 A pro AC‑23 (400 V).
Proč si vybrat tento spínací blok?
- Tento spínací blok má 3 póly.
- Patří do produktové řady TeSys.
- Trvalý proud (Iu) je 20 A.
- Je určen pro maximální provozní napětí 690 V AC.
- Pro instalaci do rozvaděče je nevhodný.
- Nemá pomocné spínací ani rozepínací kontakty (počet 0) a není dostupný jako hlavní vypínač.
Interní název produktu
VN20 MiniVario spínací blok 20A
Podrobný popis produktu
TeSys mini-Vario základní blok (spínací blok) - 3P - 20 A/690 V - pro aplikace přepnutí motoru do 5.5kW@400V ACU-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do dvou přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA), Green Premium (RoHS/REACh).
