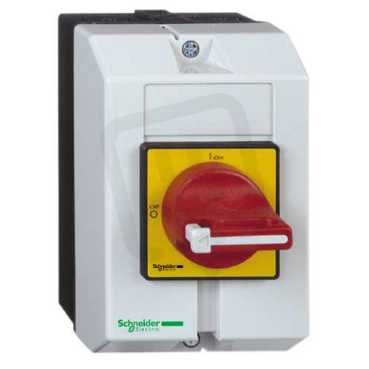

Schneider VCF02GE Vario nouzový hlav.vypínač ve skříňce 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 346,42 Kč
Cena po registraci:
1 202,22 Kč/ks
Po registraci bez DPH:
993,57 Kč
Vaše cena s DPH:
1 252,20 Kč/ks
Vaše cena bez DPH:
1 034,88 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340925
- Kód dodavatele:
- VCF02GE
- EAN:
- 3389110194043
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
- Produktová řada:
- TeSys
Technické parametry
- Barva ovládacího prvku:
- červená
- Barva tělesa:
- šedá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 131 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,3 kA
- Materiál tělesa:
- plast
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 3 kW
- Provozní výkon při AC-23,400V:
- 4 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 10 A
- Trvalý proud při AC-23,400V:
- 8,1 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 146 mm
Schneider VCF02GE Vario nouzový hlav.vypínač ve skříňce 10A
Schneider VCF02GE Vario nouzový hlavní vypínač ve skříňce (EAN 3389110194043) z produktové řady TeSys je kompletní v krytu určený jako hlavní vypínač pro nouzové zastavení, provedený jako 3pólový s jmenovitým proudem 10 A.
Elektrické parametry zahrnují jmenovité provozní napětí 690 V, spínací výkon při 400 V 5,5 kW, provozní výkon AC‑3 při 400 V 3 kW a připojení hlavního obvodu se provádí šroubovým způsobem.
Těleso je z plastu v šedé barvě, rozměry jsou 90×146×131 mm (š×v×h), přední kryt má stupeň krytí IP65, ovládací prvek je červené otočné tlačítko, zařízení je blokovatelné a vhodné pro přední montáž (4 otvory).
Proč si vybrat tento nouzový hlavní vypínač?
- Je určen pro trvalý proud 10 A, vhodný pro obvody této zatěžovací třídy.
- Nabízí třípólové provedení (3 póly), takže se hodí pro trojfázové zapojení.
- Dodává se ve verzi jako hlavní vypínač, tedy pro použití jako hlavní odpojovací prvek.
- Podporuje maximální provozní napětí 690 V AC (jmenovité 690–690 V), což odpovídá průmyslovým napěťovým úrovním.
- Patří do produktové řady TeSys, zajišťující kompatibilitu s příslušenstvím této řady.
- Není vhodné pro instalaci do rozvaděče, proto plánujte montáž podle tohoto omezení.
Interní název produktu
VCF02GE Vario nouz.hlav.vyp. ve sk.10A
Podrobný popis produktu
TeSys spouštěč ve skříňce LC1-D - 3P - pro přepínání mezi hlavním a nouzovým zastavením Y-AC-23 a nastavením na 4kW@400V. Kryt s ochranou IP65, vybavený červenou otočnou rukojetí a žlutou čelní deskou, uzamykatelný (visací zámky nejsou součástí dodávky). Zahrnuje 3pólové tělo spínače Vario V02 s 2 možnými doplňkovými přílohami modulu. Skříň pro povrchovou montáž se šroubovými uchyty, 2 výřezy pro kabelové průchodky na horní a dolní, plombovatelný kryt. Splňuje požadavky norem IEC 60204 a IEC 60947-4-1, Green Premium (RoHS/REACh).
