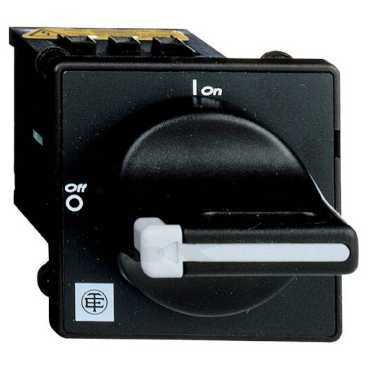

Schneider VBDN20 MiniVario hlav.vypínač do dveří 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
934,08 Kč
Cena po registraci:
834,00 Kč/ks
Po registraci bez DPH:
689,26 Kč
Vaše cena s DPH:
868,70 Kč/ks
Vaše cena bez DPH:
717,93 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340870
- Kód dodavatele:
- VBDN20
- EAN:
- 3389110759891
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 123,5 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,14 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 60 mm
- Stupeň krytí (IP),:
- IP65
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 11 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 60 mm
Schneider VBDN20 MiniVario hlav.vypínač do dveří 20A
Schneider VBDN20 MiniVario je třípólový hlavní vypínač řady TeSys s trvalým proudem 20 A a jmenovitým napětím 690 V, určený pro přední střední montáž do dveří rozvaděče.
Má přední stupeň krytí IP65, rozměry 60 mm šířka × 60 mm výška × 123,5 mm hloubka a šroubové připojení hlavního obvodu; ovládá se krátkou otočnou rukojetí a lze jej blokovat.
Ve verzi jako hlavní vypínač nabízí provozní výkon AC-3 4 kW (400 V), AC-23 5,5 kW (400 V) s trvalým proudem 11 A při AC-23 a krátkodobou proudovou výdrž 0,14 kA, navíc je vybaven přepínačem údržby.
Proč si vybrat tento hlavní vypínač do dveří?
- Je navržen jako hlavní vypínač (verze jako hlavní vypínač: ano).
- Má trvalý proud Iu 20 A, vhodný pro obvody s tímto zatížením.
- Jmenovité i maximální provozní napětí činí 690 V AC.
- Disponuje 3 póly, což umožňuje spínání třífázových obvodů.
- Patří do produktové řady TeSys.
- Není určen pro montáž do rozvaděče (vhodné pro instalaci do rozvaděče: ne).
Interní název produktu
VBDN20 MiniVario hlav.vyp. do dveří 20A
Podrobný popis produktu
TeSys Vario odpínač VBF - 3P - 20A/690V - pro motor. spínací zařízení až do 5.5kW@400V ACV-23. Kompletní jednotka složená ze spínacího těla VN20, černá rukojeť s černou 60x60mm přední deskou KAD1PZ. určený pro hlavní spínač/odpojovač. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se středovým upevněním montovaným na dveře - zaručuje montáž IP65. Certifikováno více standardů (IEC, UL, CSA), Green Premium (RoHS/REACh).
