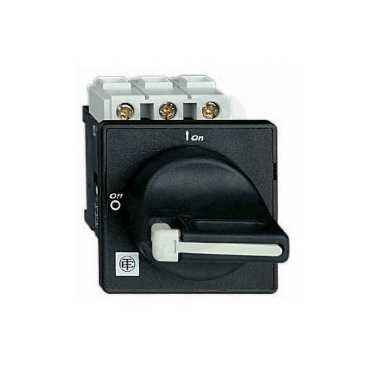

Schneider VBD01 Vario hlav.vypínač na dveře 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 026,71 Kč
Cena po registraci:
916,71 Kč/ks
Po registraci bez DPH:
757,61 Kč
Vaše cena s DPH:
954,84 Kč/ks
Vaše cena bez DPH:
789,12 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340865
- Kód dodavatele:
- VBD01
- EAN:
- 3389110724912
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 121 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 60 mm
- Stupeň krytí (IP),:
- IP65
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 11 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Schneider VBD01 Vario hlav.vypínač na dveře 20A
Schneider VBD01 Vario hlavní vypínač na dveře 20 A (EAN: 3389110724912) z produktové řady TeSys je třípólový přepínač s trvalým proudem 20 A a jmenovitým provozním napětím 690 V.
Je určen pro přední střední montáž, přední stupeň krytí IP65 a nabízí šroubové připojení hlavního obvodu; rozměry jsou 60 × 74 × 121 mm (šířka × výška × hloubka).
Funguje jako hlavní vypínač, je blokovatelný, má přepínač údržby a krátkou otočnou rukojeť; provozní výkon AC-3 400 V: 4 kW, AC-23 400 V: 5,5 kW (trvalý proud AC-23 11 A, AC-21 20 A).
Proč si vybrat tento hlavní vypínač?
- Je určen jako hlavní vypínač a slouží k odpojení napájení pro bezpečnou údržbu.
- Má 3 póly, takže je vhodný pro třífázové zapojení.
- Poskytuje trvalý proud 20 A, odpovídající konkrétním proudovým požadavkům obvodu.
- Pracuje při jmenovitém/maximálním provozním napětí 690 V AC, což je běžné v průmyslových aplikacích.
- Patří do produktové řady TeSys od Schneider Electric.
- Není určen pro instalaci do rozvaděče (je koncipován pro montáž na dveře rozváděče).
Interní název produktu
VBD01 Vario hlav.vyp. na dv.20A
Podrobný popis produktu
TeSys Vario odpínač VBF - 3P - 20A/690V - pro motor. spínací zařízení až do 5.5kW@400V ACV-23. Kompletní jednotka složená ze spínacího těla V01, černá rukojeť s černou 60x60mm přední deskou KAD1PZ. určený pro hlavní spínač/odpojovač. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se středovým upevněním na dveřích - zaručuje montáž IP65. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
