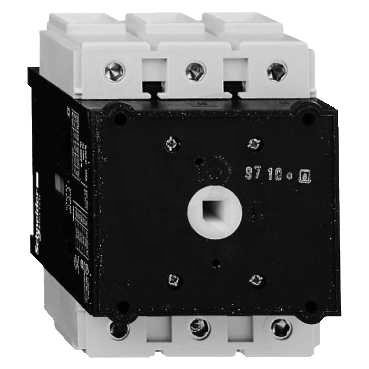

Schneider V6 Vario spínací blok 175A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 695,21 Kč
Cena po registraci:
5 977,86 Kč/ks
Po registraci bez DPH:
4 940,38 Kč
Vaše cena s DPH:
6 226,54 Kč/ks
Vaše cena bez DPH:
5 145,90 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340863
- Kód dodavatele:
- V6
- EAN:
- 3389110551747
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 90 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2,1 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 45 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 175 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 83 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 125 mm
Schneider V6 Vario spínací blok 175A
Schneider V6 Vario spínací blok (EAN: 3389110551747) ze série TeSys se 3 póly a trvalým proudem 175 A.
S jmenovitým provozním napětím 690 V (max. AC 690 V), provozním výkonem AC-3 (400 V) 37 kW a AC-23 (400 V) 45 kW, dále s trvalým proudem při AC-21 (400 V) 160 A a při AC-23 (400 V) 83 A.
Rozměry 90 × 90 × 125 mm, hlavní obvod se připojuje šroubově, krátkodobá proudová výdrž 2,1 kA a je vhodný pro přední montáž (4 otvory) i přední střední montáž.
Proč si vybrat tento spínací blok?
- Je určen pro třífázová zapojení se 3 póly.
- Má trvalý proud 175 A, vhodný pro obvody s vyšším zatížením.
- Jmenovité i maximální provozní napětí činí 690 V.
- Patří do produktové řady TeSys společnosti Schneider.
- Není určen pro instalaci do rozvaděče (ne).
- Neobsahuje pomocné kontakty: 0 pomocných rozpínacích kontaktů a 0 pomocných spínacích kontaktů.
Interní název produktu
V6 Vario spínací blok 175A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 175A/690V - pro motor. spínací zařízení až do 45kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
