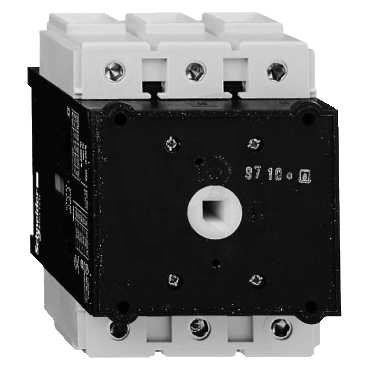

Schneider V5 Vario spínací blok 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 835,89 Kč
Cena po registraci:
4 317,75 Kč/ks
Po registraci bez DPH:
3 568,39 Kč
Vaše cena s DPH:
4 497,38 Kč/ks
Vaše cena bez DPH:
3 716,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340862
- Kód dodavatele:
- V5
- EAN:
- 3389110551730
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 90 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,5 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 37 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 125 A
- Trvalý proud při AC-21,400V:
- 125 A
- Trvalý proud při AC-23,400V:
- 68,5 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 125 mm
Schneider V5 Vario spínací blok 125A
Schneider V5 Vario spínací blok 125A (EAN: 3389110551730) z řady TeSys je trojpólové spínací zařízení určené pro jmenovité provozní napětí 690 V a trvalý proud 125 A.
Poskytuje provozní výkon AC-3 30 kW (400 V) a AC-23 37 kW, trvalé proudy 125 A (AC-21, 400 V) a 68,5 A (AC-23, 400 V), krátkodobou proudovou výdrž 1,5 kA, má šroubové připojení hlavního obvodu, rozměry 90 × 90 × 125 mm a přední stupeň krytí IP20; je vhodný pro přední montáž (4 otvory) a přední střední montáž.
Proč si vybrat tento spínací blok?
- Patří do produktové řady TeSys.
- Je dimenzován pro trvalý proud 125 A.
- Má 3 póly, takže pokrývá potřeby třífázových obvodů.
- Umožňuje provoz při napětí až 690 V AC (jmenovité 690 V).
- Neobsahuje pomocné rozpínací ani spínací kontakty (0 pomocných kontaktů).
- Nejde o verzi jako hlavní vypínač (ne) a není určeno pro instalaci do rozvaděče (ne).
Interní název produktu
V5 Vario spínací blok 125A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 125A/690V - pro motor. spínací zařízení až do 37kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
