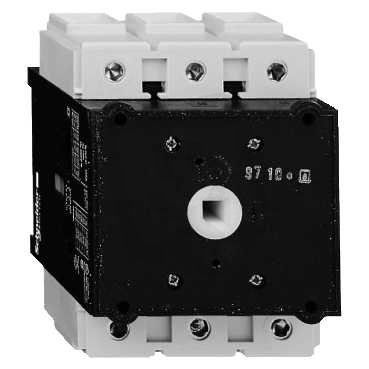

Schneider V4 Vario spínací blok 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 497,83 Kč
Cena po registraci:
2 230,20 Kč/ks
Po registraci bez DPH:
1 843,14 Kč
Vaše cena s DPH:
2 322,98 Kč/ks
Vaše cena bez DPH:
1 919,82 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340861
- Kód dodavatele:
- V4
- EAN:
- 3389110551723
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 65 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,96 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 60 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 80 A
- Trvalý proud při AC-21,400V:
- 80 A
- Trvalý proud při AC-23,400V:
- 57 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 83 mm
Schneider V4 Vario spínací blok 80A
Schneider V4 Vario spínací blok 80 A (EAN 3389110551723) z produktové řady TeSys je 3pólový prvek s rozměry 60 × 65 × 83 mm (šířka × hloubka × výška).
Má trvalý proud 80 A, jmenovité provozní napětí 690 V a pro hlavní obvod šroubové připojení; provozní výkony jsou 22 kW (AC‑3, 400 V) a 30 kW (AC‑23, 400 V), přičemž trvalý proud při AC‑23, 400 V je 57 A a krátkodobá proudová výdrž je 0,96 kA.
Přední stupeň krytí je IP20, zařízení je vhodné pro přední montáž (4 otvory) a přední střední montáž, není však určeno pro montáž do rozvaděče a neobsahuje pomocné kontakty, blokovatelné funkce ani verzi jako hlavní vypínač.
Proč si vybrat tento spínací blok?
- Má 3 póly, takže je určen pro třífázové zapojení.
- Patří do řady TeSys, která je běžná u spínacích prvků Schneider Electric.
- Trvalý proud (Iu) činí 80 A, což udává jeho průběžnou zatížitelnost.
- Pro instalaci do rozvaděče je uvedeno: ne, počítejte s montáží mimo rozvaděč.
- Počet pomocných spínacích i rozpínacích kontaktů je 0, tedy bez dodatečných kontaktů.
- Maximální provozní napětí AC je 690 V, vhodné pro aplikace do tohoto napětí.
Interní název produktu
V4 Vario spínací blok 80A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 80A/690V - pro aplikace přep. motoru do 30kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
