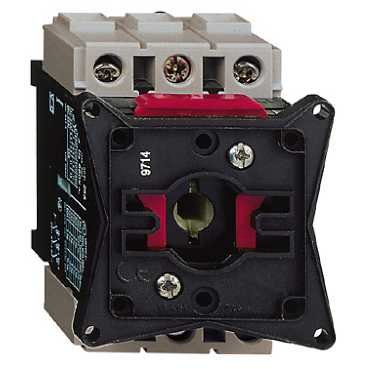

Schneider V02 Vario spínací blok 12A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
633,81 Kč
Cena po registraci:
565,90 Kč/ks
Po registraci bez DPH:
467,69 Kč
Vaše cena s DPH:
589,44 Kč/ks
Vaše cena bez DPH:
487,14 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340857
- Kód dodavatele:
- V02
- EAN:
- 3389110448849
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 60 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 3 kW
- Provozní výkon při AC-23,400V:
- 4 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 12 A
- Trvalý proud při AC-21,400V:
- 12 A
- Trvalý proud při AC-23,400V:
- 8,1 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Schneider V02 Vario spínací blok 12A
Schneider V02 Vario spínací blok 12A (EAN: 3389110448849) z produktové řady TeSys je třípólový spínač s trvalým proudem 12 A a jmenovitým provozním napětím 690 V.
Umožňuje provozní výkon 3 kW (AC-3, 400 V) a 4 kW (AC-23, 400 V), trvalý proud při AC-21 12 A a při AC-23 8,1 A, s krátkodobou proudovou výdrží 0,3 kA.
Má šroubové připojení, přední stupeň krytí IP20, rozměry 74 × 55 × 60 mm, je vhodný pro přední montáž (4 otvory) a přední střední montáž, ale není vhodný pro instalaci do rozvaděče a nemá pomocné kontakty ani bezpečnostní/nou‑zové funkce.
Proč si vybrat tento spínací blok?
- Produkt patří do řady TeSys, která je určena pro průmyslové aplikace.
- Má 3 póly, vhodné pro třífázové zapojení.
- Trvalý proud (Iu) je 12 A, což určuje běžné zatížení při provozu.
- Jmenovité provozní napětí je 690 V, kompatibilní s vyššími napěťovými úrovněmi.
- Není vhodný pro instalaci do rozvaděče (ne).
- Nemá pomocné rozpínací ani spínací kontakty (0).
Interní název produktu
V02 Vario spínací blok 12A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 12 A/690V - pro aplikace přep. motoru do 4kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
