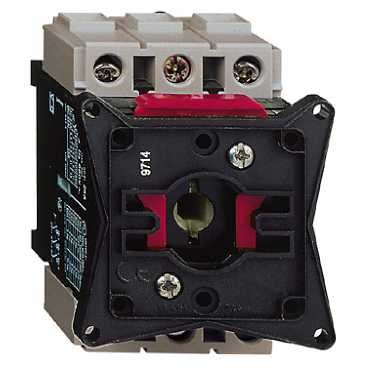

Schneider V01 Vario spínací blok 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
766,00 Kč
Cena po registraci:
683,93 Kč/ks
Po registraci bez DPH:
565,23 Kč
Vaše cena s DPH:
712,39 Kč/ks
Vaše cena bez DPH:
588,75 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340856
- Kód dodavatele:
- V01
- EAN:
- 3389110448894
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 60 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 11 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Schneider V01 Vario spínací blok 20A
Schneider V01 Vario spínací blok z produktové řady TeSys (EAN: 3389110448894) je navržen pro spínání motorových a výkonových obvodů.
Poskytuje trvalý proud 20 A, má 3 póly a jmenovité provozní napětí 690 V, s hlavním elektrickým připojením šroubové a provozním výkonem AC-3 při 400 V 4 kW.
Rozměry 74 × 55 × 60 mm, krytí přední strany IP20 a je vhodný pro přední montáž (4 otvory) i přední střední montáž.
Proč si vybrat tento spínací blok?
- Tento spínací blok je určen pro obvody s trvalým proudem 20 A.
- Disponuje třípólovým provedením vhodným pro řízení třífázových obvodů.
- Jmenovité i maximální provozní napětí dosahuje 690 V AC.
- Patří do produktové řady TeSys od Schneider Electric.
- Spínací blok není určen pro montáž do rozvaděče.
- Neobsahuje pomocné kontakty; počet pomocných rozpínacích i spínacích kontaktů je 0.
Interní název produktu
V01 Vario spínací blok 20A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 20A/690V - pro aplikace přep. motoru do 5.5kW@400V ACU-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
