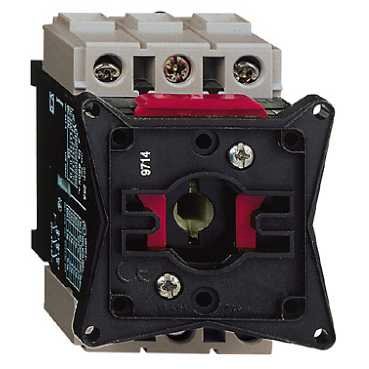

Schneider V0 Vario spínací blok 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 007,46 Kč
Cena po registraci:
899,51 Kč/ks
Po registraci bez DPH:
743,40 Kč
Vaše cena s DPH:
936,94 Kč/ks
Vaše cena bez DPH:
774,33 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0340855
- Kód dodavatele:
- V0
- EAN:
- 3389110551686
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
- Produktová řada:
- TeSys
Technické parametry
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 60 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 7,5 kW
- S předmontovanou kabeláží:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP),:
- IP20
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 14,5 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Schneider V0 Vario spínací blok 25A
Schneider V0 Vario spínací blok 25A (EAN: 3389110551686) je trojpólový spínací blok řady TeSys pro ovládání motorů a obvodů s trvalým proudem 25 A a maximálním pracovním napětím 690 V.
Poskytuje provozní výkon 5,5 kW (AC-3/400 V) a 7,5 kW (AC-23/400 V), při AC‑23 má trvalý proud 14,5 A a hlavní obvod se připojuje šroubově.
Kompaktní provedení o rozměrech 74 × 55 × 60 mm s předním krytím IP20 je vhodné pro přední montáž (4 otvory) a přední střední montáž; není určeno pro instalaci do rozvaděče.
Proč si vybrat tento spínací blok?
- Má 3 póly, takže je určen pro ovládání třífázových obvodů.
- Patří do produktové řady TeSys, která je kompatibilní s dalšími komponentami stejné řady.
- Trvalý proud Iu je 25 A, což určuje jeho proudovou zatížitelnost.
- Provozní napětí dosahuje až 690 V AC (jmenovité 690 V).
- Pro instalaci do rozvaděče je nevhodný (není určen k vestavbě).
- Neobsahuje pomocné kontakty: 0 rozpínacích a 0 spínacích kontaktů.
Interní název produktu
V0 Vario spínací blok 25A
Podrobný popis produktu
TeSys Vario základní blok (spínací blok) - 3P - 25A/690V - pro motor. spínací zařízení až do 7.5kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
