Schneider LV510425 CVS100NA 3P - odpínač 100A

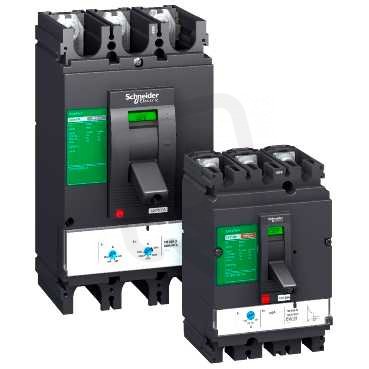

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 437,71 Kč
Cena po registraci:
3 963,33 Kč/ks
Po registraci bez DPH:
3 275,48 Kč
Vaše cena s DPH:
4 127,78 Kč/ks
Vaše cena bez DPH:
3 411,39 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPOOD0651527
- Kód dodavatele:
- LV510425
- EAN:
- 3606480221323
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- Easypact CVS
Technické parametry
- Barva ovládacího prvku:
- černá
- Barva tělesa:
- šedá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 86 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 440-440 V
- Krátkodobá proudová výdrž lcw:
- 1,8 kA
- Materiál tělesa:
- jiné
- Max. provozní napětí Ue AC:
- 440 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 4
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP),:
- IP40
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- páčka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 161 mm
Schneider LV510425 CVS100NA 3P - odpínač 100A
Odpínač Schneider LV510425 CVS100NA (EAN 3606480221323) z řady Easypact CVS je třípólový (3P) přepínač určený pro instalaci do rozvaděče s trvalým proudem 100 A a jmenovitým provozním napětím 440 V.
Zařízení má páčkové ovládání s ovládacím prvkem v barvě černá, šroubové připojení hlavního obvodu, přední stupeň krytí IP40 a je blokovatelné.
Rozměry jsou 105 × 161 × 86 mm, krátkodobá proudová výdrž 1,8 kA, počet pomocných přepínacích kontaktů 4 a je vhodný pro přední, mezimontáž i přední střední montáž; je dostupný ve verzi jako hlavní vypínač.
Proč si vybrat tento odpínač?
- Tento odpínač má 3 póly, což ho předurčuje k odpojování třífázových obvodů.
- Pro trvalý provoz je dimenzován na 100 A, vhodný pro středně zatížené větve.
- Podporuje maximální provozní napětí 440 V AC, odpovídající běžným průmyslovým rozvodům.
- Je vhodný pro instalaci do rozvaděče (ano), takže se snadno integruje do rozvodných skříní.
- Je dostupný ve verzi jako hlavní vypínač (ano), umožňující centrální odpojování napájení.
- Patří do produktové řady Easypact CVS, zajišťující kompatibilitu s dalšími komponenty Schneider.
Interní název produktu
LV510425 CVS100NA 3P - odpínač 100A
Podrobný popis produktu
Toto zařízení je odpínač EasyPact CVS100A. Tento provozní proud (Ie) je 100 A, pokud se používá pro kategorii použití AC22 nebo ACV23. Jmenovitý krátkodobý výdržný proud (Icw) je 1800 A (1 s). Verze zařízení je 3P rám bez ochrany proti vypnutí. Je v souladu se standardem EN/IEC60947-3 pro produkty odpínačů. Lze jej upevnit černou deskou nebo lištou DIN, stejně tak i dveřmi třídy II, bez izolace rozváděče. Přední část páky nabízí ochranu IP40, ale pokud je vybavena prodlouženou otočnou rukojetí, další stupeň ochrany IP54 pro prodlouženou otočnou rukojeť. Tato řada má sloty pro pomocné ovládání (MN/MX), který je signalizován stav kontaktu. Pevná šířka je 140 mm (šířka),255 mm (výška),110 mm (hloubka),
