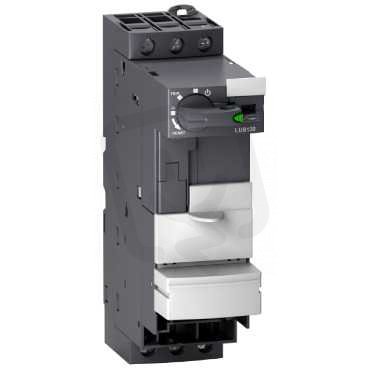

Schneider LUB120 TeSysřada U,základníVýkonovýmodul,přímý spouštěč 12 A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 785,57 Kč
Cena po registraci:
2 487,22 Kč/ks
Po registraci bez DPH:
2 055,55 Kč
Vaše cena s DPH:
2 590,65 Kč/ks
Vaše cena bez DPH:
2 141,03 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0342104
- Kód dodavatele:
- LUB120
- EAN:
- 3389110362794
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,82 Kč
- Produktová řada:
- TeSys
Technické parametry
- Druh motorového spouštěče:
- přímý startér
- Hloubka:
- 126 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 3
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 12 A
- Provozní proud při AC-3, 400 V:
- 12 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-240 V
- Řídící napáj. napětí AC 60HZ:
- 24-240 V
- Řídící napáj. napětí DC:
- 24-220 V
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC/DC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 154 mm
Schneider LUB120 TeSysřada U,základníVýkonovýmodul,přímý spouštěč 12 A
Schneider LUB120 (řada TeSys), základní výkonový modul a přímý spouštěč (EAN: 3389110362794), je určen pro přímé spouštění motorů s provozním proudem 12 A a provozním výkonem 5,5 kW (AC-3, 400 V).
Zařízení je určeno pro montáž na lištu, má stupeň krytí IP20, šroubové připojení hlavního obvodu a podporuje řídící napětí AC 24–240 V nebo DC 24–220 V.
Disponuje 3 ovládacími pozicemi, 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem; není vhodný pro nouzové vypnutí a nepodporuje komunikační ani bezpečnostní sběrnice.
Proč zvolit tento motorový spouštěč?
- Jedná se o základní výkonový modul z produktové řady TeSys (řada U).
- Je konfigurován jako přímý startér pro přímé spouštění motorů.
- Má jmenovitý provozní proud 12 A.
- Umožňuje ovládání střídavým i stejnosměrným napětím AC/DC.
- Je určen pro montáž na DIN lištu.
- Nemá vestavěnou pojistku ani transformátor a není určen pro nouzové vypnutí — bez pojistky, bez transformátoru, bez funkce nouzového vypnutí.
Interní název produktu
LUB120 TeSys ř.U,Zákl.výkon.mod.,přímý s
Podrobný popis produktu
TeSys U pokročilá napájecí základna, 3P (3Z), 12A/690V, doplní se řídicí jednotkou LUC pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motoru do 5.5kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou rukojetí, modulární konstrukcí pro další moduly, které tvoří "vše v jednom"spouštěč se základními nebo rozšířenými ochrannými a řídicími funkcemi. Je vybaven pomocnými signalizačními kontakty (1Z+1V), ovládacími svorkami a zaslepovacími okny pokrývajícími prázdné kavilie. Poskytuje vysokou vypínací schopnost Icu 50kA@400V, řízení start-stop zaručené pro 3600 cyklů/hod. Velmi kompaktní (šířka 45 mm), montáž na lištu DIN a šroubové upevnění, s otočnou rukojetí pro visací zámek. Certifikováno v případě použití ve spojení s řídicí jednotkou LUC (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).
