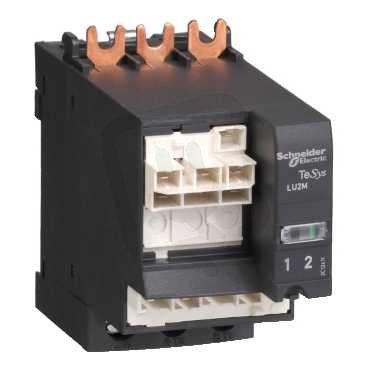

TeSys řada U reverzační blok 32 A 24V DC montáž pod základní výkonový modul
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 457,30 Kč
Cena po registraci:
6 658,35 Kč/ks
Po registraci bez DPH:
5 502,77 Kč
Vaše cena s DPH:
6 935,32 Kč/ks
Vaše cena bez DPH:
5 731,67 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0342075
- Kód dodavatele:
- LU2MB0BL
- EAN:
- 3389110363777
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
- Produktová řada:
- TeSys
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 82 mm
- Montáž na lištu:
- ano
- Provozní napětí AC 50 Hz:
- 690-690 V
- Provozní napětí u AC 60 Hz:
- 690-690 V
- Provozní proud AC-3 400V:
- 38 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- DC
- Typ ovládacího napětí:
- DC
- Výška:
- 82,5 mm
TeSys řada U reverzační blok 32 A 24V DC montáž pod základní výkonový modul
TeSys řada U reverzační blok 32 A 24V DC (EAN: 3389110363777) ze řady TeSys slouží pro reverzní bezpečnost a reverzní ovládání motorů.
Zařízení pracuje s řídícím napětím 24 V DC, má provozní proud 38 A (AC-3 400 V) a provozní výkon 18,5 kW (AC-3 400 V), hlavní obvod je dimenzován pro napětí až 690 V a používá šroubové připojení.
Produkt je určený pro montáž na lištu a montáž pod základní výkonový modul, nabízí stupeň krytí IP20 a rozměry 45 × 82,5 × 82 mm (Š × V × H).
Proč si vybrat tento reverzační blok?
- Tento modul patří do produktové řady TeSys.
- Pro provoz v režimu AC‑3 při 400 V je dimenzován na provozní proud 38 A.
- Při zatížení AC‑3 (400 V) poskytuje provozní výkon 18,5 kW.
- Typ ovládacího napětí je DC.
- Řídicí napájení pracuje na 24 V DC.
- Je určen pro montáž na lištu DIN.
Interní název produktu
LU2MB0BL TeSys ř.U,Rev.blok 32 A,24V DC,
Podrobný popis produktu
TeSys U reverzační modul pro vert. montáž - pro ústavu TeSys U reverzační spouštěče. Poskytuje kontakty se zpětným napájením, řízení cívky s možností blokování, které jsou dodávány s 24V DC. Používá se s rozšířenou výkonovou základnou LUB120, LUB320 nebo LUB380 vybavenou řídící jednotkou LUC*BLB typ. Doplní se montážním konektorem LU9MR1C a svorkovnicí LU9M1 pro svislou montáž. Splňuje požadavky normy Green Premium (RoHS/REACH).
