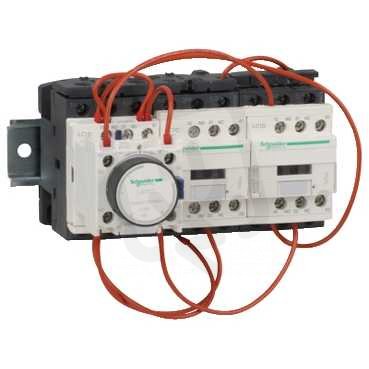

Schneider LC3D09AB7 Sestava Y/D
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0651319
- Kód dodavatele:
- LC3D09AB7
- EAN:
- 3389110545388
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- TeSys
Technické parametry
- Hloubka:
- 143 mm
- Jmenovitý provozní výkon NEMÁ:
- 3,73 kW
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Šířka:
- 143 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 124 mm
Schneider LC3D09AB7 Sestava Y/D
Produkt Schneider LC3D09AB7 (EAN: 3389110545388) z řady TeSys je stykač pro střídavé napětí s řídicím napětím 24 V AC.
Disponuje 3 spínacími kontakty a 1 pomocným rozpínacím kontaktem, provozní proudy jsou AC-3 9 A a AC-1 20 A a výkon AC-3 7,5 kW při 440 V.
Je určen pro montáž na lištu s hlavním šroubovým připojením, krytím IP20 a rozměry 143 × 124 × 143 mm (Š × V × H).
Proč si vybrat tuto sestavu Y/D?
- Patří do produktové řady TeSys, známé pro aplikace rozběhu a řízení motorů.
- Je určena pro motory do 7,5 kW v režimu AC-3 (400 V) s provozním proudem 9 A.
- Pro nepřerušované zátěže (AC-1, 400 V) má provozní proud 20 A.
- Řídicí napájecí napětí je 24 V AC (50 Hz), vhodné pro běžné řídicí obvody.
- Umožňuje montáž na DIN lištu (ano), což usnadňuje instalaci v rozvaděčích.
- Obsahuje 3 spínací kontakty, přizpůsobené pro řízení třífázových motorů.
Interní název produktu
LC3D09AB7 Sestava Y/D
