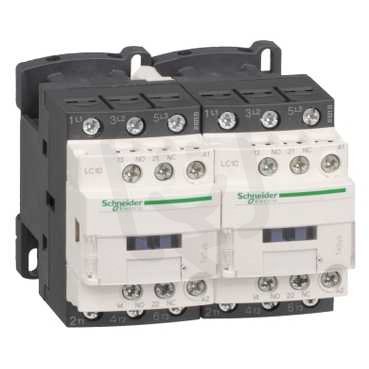

Reverzační Stykač 38A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335729
- Kód dodavatele:
- LC2D38BD
- EAN:
- 3389110393163
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- TeSys
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 101 mm
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí na DC:
- 440-440 V
- Provozní proud AC-1 400V:
- 50 A
- Provozní proud AC-3 400V:
- 38 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- DC
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
Reverzační Stykač 38A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem
Reverzační stykač z řady TeSys s hlavním třípólovým zapojením (3 spínací kontakty), konfigurací 1Z+1V a cívkou na 24 V DC s rozšířeným rozsahem a odrušovacím modulem, určený pro reverzní bezpečnost.
Technické parametry: AC-3 400V 38 A, provozní výkon AC-3 18,5 kW, AC-1 400V 50 A, řídící napětí 24 V DC, provozní napětí DC 440 V; montáž na lištu, IP20, šroubové připojení, pomocné kontakty 1 spínací + 1 rozpínací, rozměry 90 × 85 × 101 mm, EAN 3389110393163.
Proč si vybrat tento stykač?
- Patří do produktové řady TeSys, určené pro řízení elektrických obvodů v průmyslových aplikacích.
- Má 3 spínací kontakty, které umožňují reverzační zapojení motorů.
- Jmenovitý provozní proud v režimu AC-3 (400 V) je 38 A, vhodný pro řízení asynchronních motorů.
- Provozní výkon v režimu AC-3 (400 V) činí 18,5 kW.
- V režimu AC-1 (400 V) je jmenovitý provozní proud 50 A, pro obecné spínání odporových zátěží.
- Řídící napájecí napětí cívky je 24 V DC s rozšířeným rozsahem a odrušovacím modulem; montáž na lištu: ano.
Interní název produktu
LC2D38BD Rev.Styk.38A 1Z +1V 24V DC
