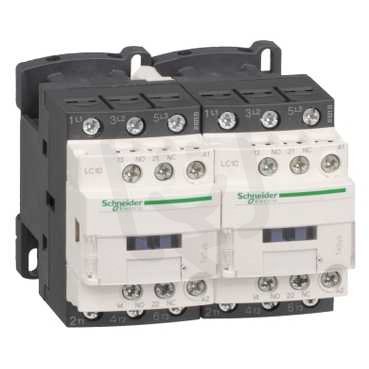

Reverzační Stykač 32A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335720
- Kód dodavatele:
- LC2D32BD
- EAN:
- 3389110392784
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- TeSys
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 101 mm
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí na DC:
- 440-440 V
- Provozní proud AC-1 400V:
- 50 A
- Provozní proud AC-3 400V:
- 32 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- DC
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
Reverzační Stykač 32A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem
Reverzační stykač 32A 1Z+1V 24V DC z řady TeSys s odrušovacím modulem a rozšířeným rozsahem cívky slouží pro reverzní bezpečnost a řízení motorů až do 32 A (AC-3 400 V) a výkonu 15 kW (AC-3 400 V), přičemž hlavní DC obvody jsou dimenzovány pro 440 V.
Má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt (1Z+1V), montáž na lištu, krytí IP20, rozměry 90×85×101 mm, šroubové připojení hlavního obvodu a EAN 3389110392784.
Proč si vybrat tento stykač?
- Má pomocné kontakty v konfiguraci 1Z+1V, které usnadňují zapojení pomocných obvodů.
- Je určen pro provoz v režimu AC‑3 při 400 V s proudem 32 A.
- Umožňuje přenos výkonu motorů v režimu AC‑3 až do 15 kW při 400 V.
- Obsahuje 3 spínací kontakty (třípólové provedení) pro řízení trojfázových obvodů.
- Pro snadnou instalaci je kompatibilní s montáží na DIN lištu.
- Řídící cívka pracuje na 24 V DC, tedy pro ovládání stejnosměrným napětím.
Interní název produktu
LC2D32BD Rev.Styk.32A 1Z +1V 24V DC
