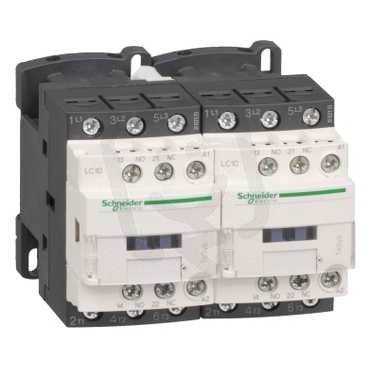

Reverzační Stykač 18A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
5 861,62 Kč
Cena po registraci:
5 234,68 Kč/ks
Po registraci bez DPH:
4 326,18 Kč
Vaše cena s DPH:
5 452,02 Kč/ks
Vaše cena bez DPH:
4 505,80 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Schneider
Kód zboží:
ELPRST0335686
Kód dodavatele:
LC2D18BD
EAN:
3389110392425
Standardní balení:
1 ks
Recyklační poplatek:
8,40 Kč
Produktová řada:
TeSys

Technické parametry

Funkce:
Reverzní bezpečnost
Hloubka:
95 mm
Montáž na lištu:
ano
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí na DC:
440-440 V
Provozní proud AC-1 400V:
32 A
Provozní proud AC-3 400V:
18 A
Provozní výkon AC-3 400V:
7,5 kW
Řídící napáj. napětí DC:
24-24 V
Šířka:
90 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
DC
Typ ovládacího napětí:
DC
Výška:
77 mm

Reverzační Stykač 18A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem

Reverzační stykač z řady TeSys s cívkou 24 V DC (EAN: 3389110392425) pro funkci reverzní bezpečnost, určený pro montáž na lištu.

Elektrické parametry: provozní proud AC-3 400 V 18 A, provozní výkon AC-3 400 V 7,5 kW, provozní proud AC-1 400 V 32 A a provozní napětí na DC 440 V.

Hlavní šroubové připojení, počet spínacích kontaktů 3, pomocných spínacích kontaktů 1, pomocných rozpínacích kontaktů 1, krytí IP20 a rozměry 90×95×77 mm (šířka×hloubka×výška).

Proč zvolit tento reverzační stykač?

  • Patří do produktové řady TeSys, což usnadňuje integraci s dalšími průmyslovými komponentami.
  • Je dimenzován na provozní proud AC‑3 při 400 V 18 A, vhodný pro spouštění a řízení motorů.
  • Umožňuje provozní výkon AC‑3 při 400 V 7,5 kW.
  • Řídící cívka pracuje na DC 24 V a je vybavena rozšířeným rozsahem a odrušovacím modulem.
  • Umožňuje montáž na lištu (DIN‑rail): ano.
  • Má 3 spínací kontakty, které podporují reverzační zapojení.

Interní název produktu

LC2D18BD Rev.Styk.18A 1Z +1V 24V DC


Podrobný popis produktu

TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 18 A/690 V AC-3 (7.5kW@400V). Poskytuje 24V DC cívky s přechodovým odrušovacím modulem, 2Z+2V vestavěné pomocné kontakty (NC zrcadlové kontakty), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
