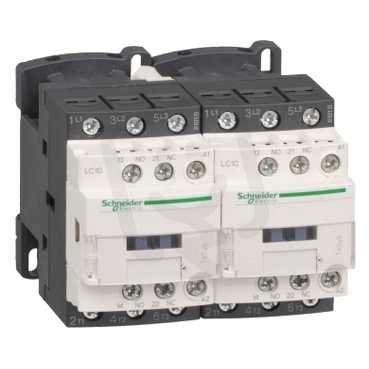

Reverzační Stykač 12A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
4 622,07 Kč
Cena po registraci:
4 127,94 Kč/ks
Po registraci bez DPH:
3 411,52 Kč
Vaše cena s DPH:
4 299,24 Kč/ks
Vaše cena bez DPH:
3 553,09 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Schneider
Kód zboží:
ELPRST0335659
Kód dodavatele:
LC2D12BD
EAN:
3389110392258
Standardní balení:
1 ks
Recyklační poplatek:
8,40 Kč
Produktová řada:
TeSys

Technické parametry

Funkce:
Reverzní bezpečnost
Hloubka:
95 mm
Montáž na lištu:
ano
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí na DC:
440-440 V
Provozní proud AC-1 400V:
25 A
Provozní proud AC-3 400V:
12 A
Provozní výkon AC-3 400V:
5,5 kW
Řídící napáj. napětí DC:
24-24 V
Šířka:
90 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
DC
Typ ovládacího napětí:
DC
Výška:
77 mm

Reverzační Stykač 12A 1Z+1V 24V DC cívka s rozšíř.rozsahem a odruš.modulem

Reverzační stykač řady TeSys s cívkou 24 V DC, rozšířeným rozsahem a odrušovacím modulem poskytuje reverzní bezpečnost a hlavní provozní parametry 12 A (AC‑3 400V), 25 A (AC‑1 400V) a 5,5 kW (AC‑3 400V).

Zařízení má 3 spínací kontakty včetně 1 pomocného spínacího a 1 pomocného rozpínacího, je určeno pro montáž na lištu, používá šroubové připojení hlavního obvodu, má krytí IP20 a rozměry 90 × 95 × 77 mm; provozní napětí hlavního obvodu (DC) je 440 V.

Proč si vybrat tento reverzační stykač?

  • Tento přístroj má 24 V DC cívku s rozšířeným rozsahem a odrušovacím modulem, což zlepšuje odolnost vůči elektromagnetickému rušení a zvyšuje flexibilitu napájení.
  • Pro přímé spínání motorů nabízí provozní proud AC-3 12 A a výkon 5,5 kW (400 V), vhodné pro menší třífázové motory.
  • Pro spínání rezistivních nebo neutrálních obvodů je k dispozici provozní proud AC-1 25 A (400 V).
  • Disponuje 3 spínacími kontakty (označení 1Z+1V), které umožňují provedení reverzačního zapojení i doplňkových funkcí.
  • Je určen k montáži na DIN lištu pro rychlou a přehlednou instalaci v rozvaděčích.
  • Patří do produktové řady TeSys, což zjednodušuje kompatibilitu s dalším příslušenstvím stejné řady.

Interní název produktu

LC2D12BD Rev.Styk.12A 1Z +1V 24V DC


Podrobný popis produktu

TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 12 A/690 V AC-3 (5.5kW@400V). Poskytuje 24V DC cívky s přechodovým odrušovacím modulem, 2Z+2V vestavěné pomocné kontakty (NC zrcadlové kontakty), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
