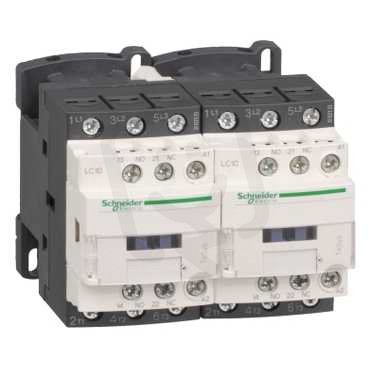

Schneider LC2D09Q7 Reverzační Stykač 9A 1'Z' +1'V' 380V 50/60Hz
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335645
- Kód dodavatele:
- LC2D09Q7
- EAN:
- 3389110384987
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
- Produktová řada:
- TeSys
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 86 mm
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 380-380 V
- Řídící napáj. napětí AC 60HZ:
- 380-380 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 77 mm
Schneider LC2D09Q7 Reverzační Stykač 9A 1'Z' +1'V' 380V 50/60Hz
Schneider LC2D09Q7 (EAN: 3389110384987) ze série TeSys je reverzační stykač s provozním proudem AC-3 9 A (400 V), AC-1 20 A (400 V), spínacím výkonem 4 kW (AC-3, 400 V) a ovládacím napětím AC 380 V (50/60 Hz).
Je určen pro montáž na lištu, má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt, hlavní obvod se připojuje šroubově a krytí je IP20.
Rozměry jsou 90 × 77 × 86 mm, provozní napětí je AC 440 V (50/60 Hz) a stykač poskytuje funkci reverzní bezpečnost.
Proč si vybrat tento reverzační stykač?
- Umožňuje jednoduchou instalaci do rozváděče: montáž na lištu.
- Pro ovládání vyžaduje střídavé napětí: řídící napájecí napětí 380 V AC (50 Hz).
- V provozním režimu AC-3 má jmenovitý proud 9 A při 400 V.
- V režimu AC-1 má jmenovitý proud 20 A při 400 V.
- V režimu AC-3 umožňuje přenášet výkon 4 kW při 400 V.
- Obsahuje 3 spínací kontakty vhodné pro řízení reverzačních obvodů.
Interní název produktu
LC2D09Q7 Rev.Styk.9A 1Z +1V 380V
