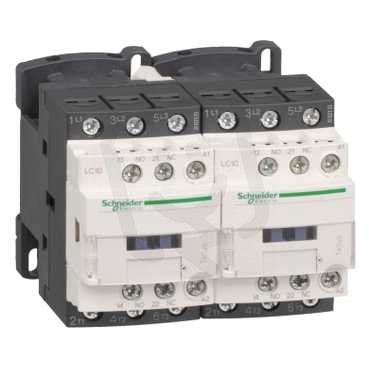

Schneider LC2D09P7 Reverzační Stykač 9A 1'Z' +1'V' 230V 50/60Hz
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335643
- Kód dodavatele:
- LC2D09P7
- EAN:
- 3389110384734
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
- Produktová řada:
- TeSys
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 86 mm
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 230-230 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 77 mm
Schneider LC2D09P7 Reverzační Stykač 9A 1'Z' +1'V' 230V 50/60Hz
Reverzační stykač Schneider LC2D09P7 z řady TeSys (EAN: 3389110384734) poskytuje reverzní bezpečnost a je určen pro ovládání střídavého napětí (AC).
Řídicí napájení je 230 V AC (50/60 Hz), provozní napěťová úroveň až 440 V AC, provozní proudy jsou AC-3 9 A a AC-1 20 A při 400 V a jmenovitý výkon je 4 kW (AC-3, 400 V).
Stykač je určen pro montáž na lištu (DIN lišta), má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt, šroubové připojení hlavního obvodu, rozměry 90×86×77 mm (Š×H×V) a krytí IP20.
Proč si vybrat tento reverzační stykač?
- Jedná se o reverzační stykač v provedení 1'Z' + 1'V', vhodný pro přepínání směru otáčení motoru.
- Řídicí napájecí napětí je 230 V AC (50/60 Hz), podle uvedeného typu ovládacího napětí.
- Provozní proud při spínání motorů (AC-3, 400 V) dosahuje 9 A.
- Pro běžné zatížení (AC-1, 400 V) má jmenovitý proud 20 A.
- Jmenovitý spínaný motorový výkon při AC-3 400 V je 4 kW.
- Má 3 spínací kontakty a je určeno pro montáž na lištu (DIN).
Interní název produktu
LC2D09P7 Rev.Styk.9A 1Z +1V 230V
