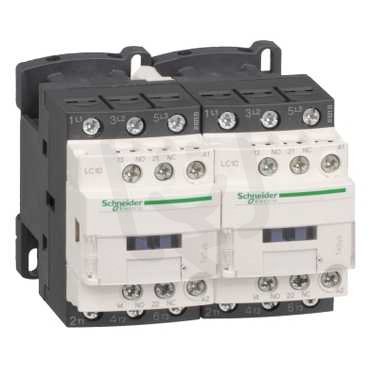

Schneider LC2D09B7 Reverzační Stykač 9A 1'Z' +1'V' 24V 50/60Hz
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
2 854,10 Kč
Cena po registraci:
2 548,74 Kč/ks
Po registraci bez DPH:
2 106,40 Kč
Vaše cena s DPH:
2 654,59 Kč/ks
Vaše cena bez DPH:
2 193,88 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0548500
- Kód dodavatele:
- LC2D09B7
- EAN:
- 3389110383201
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 86 mm
- Montáž na lištu:
- ano
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 77 mm
Schneider LC2D09B7 Reverzační Stykač 9A 1'Z' +1'V' 24V 50/60Hz
Schneider LC2D09B7 reverzační stykač pro reverzní bezpečnost s řídícím napětím 24 V AC a určený pro střídavé napětí (AC), s provozním proudem AC‑3 9 A a AC‑1 20 A.
Obsahuje 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt, umožňuje montáž na lištu a má šroubové připojení hlavního obvodu; jmenovitý výkon AC‑3 je 4 kW.
Rozměry 90 × 77 × 86 mm, stupeň krytí IP20 a EAN 3389110383201.
Proč si vybrat tento stykač?
- Pro ovládání je určeno střídavé řídicí napětí 24 V AC (50/60 Hz).
- Při zatížení dle kategorie AC‑3 (400 V) má stykač jmenovitý provozní proud 9 A.
- Pro motory v režimu AC‑3 při 400 V je udávaný spínací výkon 4 kW.
- Pro nenáročné zatížení (AC‑1, 400 V) je jmenovitý provozní proud 20 A.
- Obsahuje reverzační konfiguraci kontaktů 1 'Z' + 1 'V' a celkem 3 spínací kontakty.
- Instalaci v rozváděči usnadňuje možnost montáže na lištu (ano).
Interní název produktu
LC2D09B7 Rev.Styk.9A 1Z +1V 24V 50/60Hz
Podrobný popis produktu
TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje 24V 50/60Hz AC cívky, 2Z+2V vestavěné pomocné kontakty (s certifikací NC zrcadlo), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
