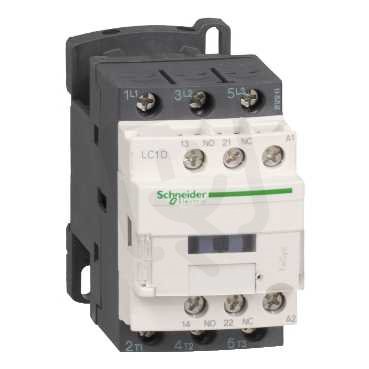

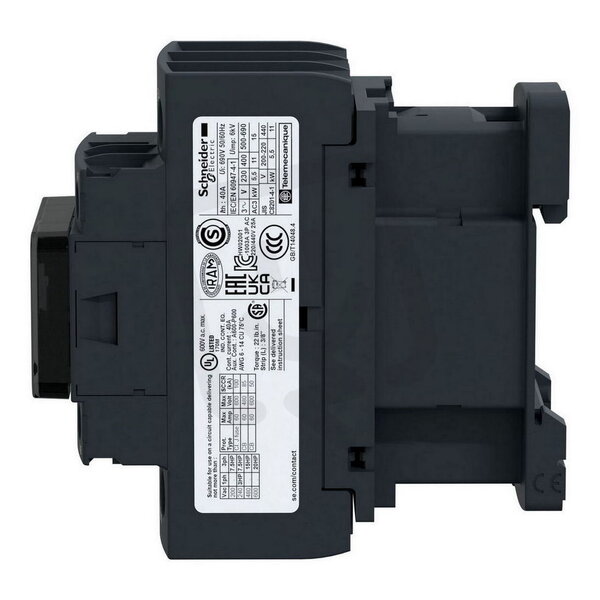

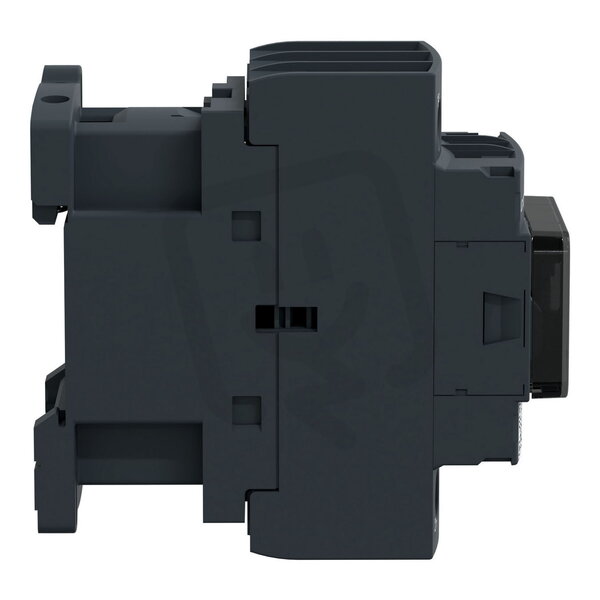

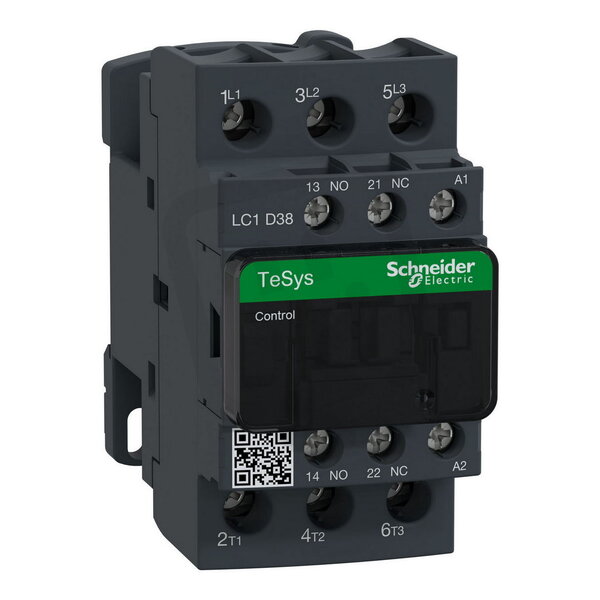

Schneider LC1D38E7 Stykač 38A 1'Z' +1'V' 48V 50/60Hz
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
2 460,32 Kč
Cena po registraci:
2 196,82 Kč/ks
Po registraci bez DPH:
1 815,55 Kč
Vaše cena s DPH:
2 288,17 Kč/ks
Vaše cena bez DPH:
1 891,05 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335335
- Kód dodavatele:
- LC1D38E7
- EAN:
- 3389110352122
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys, LC1D
Technické parametry
- Hloubka:
- 92 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 50 A
- Provozní proud AC-3 400V:
- 38 A
- Provozní proud Ie v AC-4, 400V:
- 18 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 48-48 V
- Řídící napáj. napětí AC 60HZ:
- 48-48 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
Schneider LC1D38E7 Stykač 38A 1'Z' +1'V' 48V 50/60Hz
Schneider LC1D38E7 ze série TeSys LC1D je stykač s řídicím napětím AC 48 V (50/60 Hz) a EAN 3389110352122.
Má 3 hlavní spínací kontakty, pomocné kontakty 1 NO + 1 NC a provozní parametry: AC-3/400 V 38 A (výkon 18,5 kW), AC-1/400 V 50 A a v AC-4/400 V 18 A (výkon 7,5 kW).
Provedení zahrnuje šroubové připojení hlavního obvodu, rozměry 45 × 85 × 92 mm (š×v×h) a provozní napětí sítě 440 V AC.
Proč si vybrat tento stykač?
- Díky jmenovitému proudu 38 A zvládá spínat běžné třífázové zátěže.
- Disponuje 3 spínacími kontakty, které zajišťují spolehlivé přepínání hlavních obvodů.
- Obsahuje 1 zavírací a 1 vypínací pomocný kontakt (1Z + 1V) pro řízení a signalizaci stavů.
- Ovládání je navrženo pro střídavé řídící napětí 48 V (50/60 Hz), což odpovídá běžným průmyslovým standardům.
- Patří do produktové řady TeSys, typ LC1D, což usnadňuje kompatibilitu s příslušenstvím téže řady.
- Jedná se o nemodulární provedení, vhodné pro aplikace, kde není požadována montáž do modulárních systémů.
Interní název produktu
LC1D38E7 St.38A 1Z +1V 48V
Podrobný popis produktu
TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje vestavěné pomocné kontakty 48V 50/60Hz ACI, 1Z+1V (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
