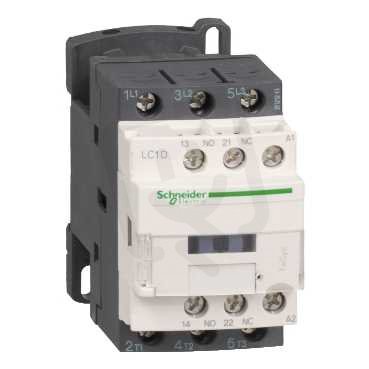

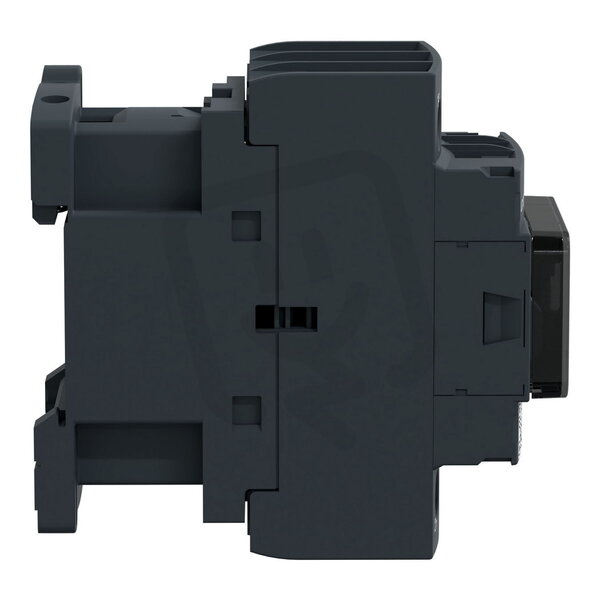

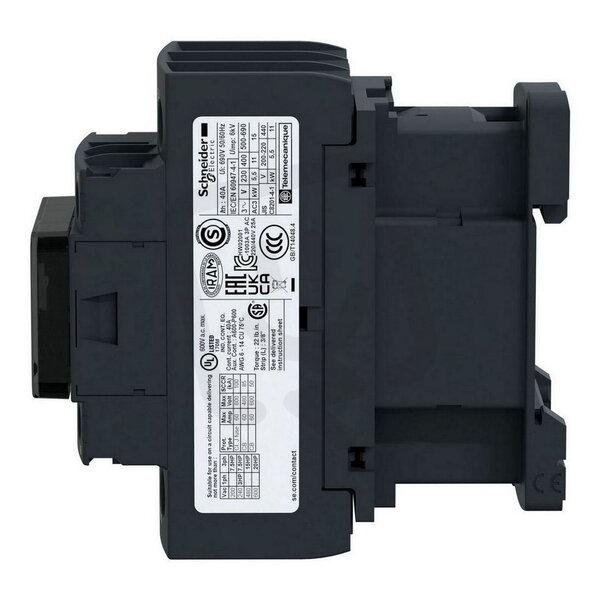

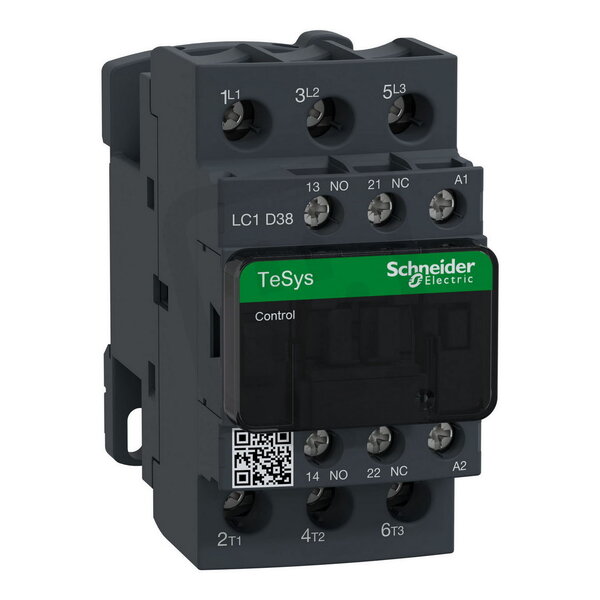

Schneider LC1D38B7 Stykač 38A 1'Z' +1'V' 24V 50/60Hz
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
2 426,49 Kč
Cena po registraci:
2 218,22 Kč/ks
Po registraci bez DPH:
1 833,24 Kč
Vaše cena s DPH:
2 218,22 Kč/ks
Vaše cena bez DPH:
1 833,24 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335331
- Kód dodavatele:
- LC1D38B7
- EAN:
- 3389110352092
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys, LC1D
Technické parametry
- Hloubka:
- 92 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 50 A
- Provozní proud AC-3 400V:
- 38 A
- Provozní proud Ie v AC-4, 400V:
- 18 A
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
Schneider LC1D38B7 Stykač 38A 1'Z' +1'V' 24V 50/60Hz
Schneider LC1D38B7 stykač řady TeSys (LC1D) s EAN 3389110352092 a ovládacím napětím 24 V AC (50/60 Hz) má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt; provozní proud AC-3 (400 V) je 38 A (provozní výkon 18,5 kW).
Rozměry jsou 45 × 85 × 92 mm (šířka × výška × hloubka), hlavní obvod se připojuje šroubově a provozní napětí je 440 V AC (50/60 Hz), při AC-1 400 V 50 A a při AC-4 400 V 18 A.
Proč si vybrat tento stykač?
- Tento stykač patří do produktové řady TeSys (LC1D), určené pro průmyslové spínací aplikace.
- Je dimenzován pro jmenovitý proud 38 A, vhodný pro spínání běžných motorů a zátěží.
- Disponuje 3 hlavními spínacími kontakty pro třífázové zapojení.
- Obsahuje pomocné kontakty 1'Z' + 1'V' (1 pomocný spínací a 1 pomocný rozpínací kontakt) pro řízení a signalizaci.
- Řídicí napětí je 24 V AC (50/60 Hz), ovládání střídavým napětím.
- Provedení je nemodulární, tedy nejde o modulární typ.
Interní název produktu
LC1D38B7 St.38A 1Z +1V 24V
Podrobný popis produktu
TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje cívku 24 V 50/60 Hz, 1 Z + 1 V vestavěné pomocné kontakty (v zrcadlové certifikaci NC), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
