Schneider LC1D150P7 Stykač 150A 1'Z' +1'V' 230V 50/60Hz,cívka s odruš.modulem

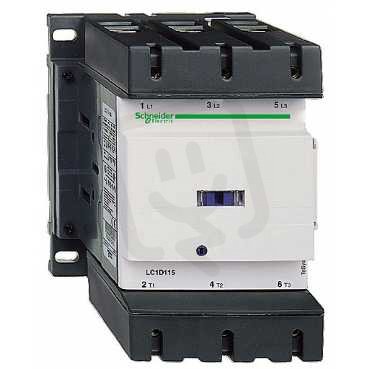

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
16 717,80 Kč
Cena po registraci:
11 482,94 Kč/ks
Po registraci bez DPH:
9 490,03 Kč
Vaše cena s DPH:
11 482,94 Kč/ks
Vaše cena bez DPH:
9 490,03 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0335157
- Kód dodavatele:
- LC1D150P7
- EAN:
- 3389110476071
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- TeSys, LC1D
Technické parametry
- Hloubka:
- 136 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 440-440 V
- Provozní napětí u AC 60 Hz:
- 440-440 V
- Provozní proud AC-1 400V:
- 200 A
- Provozní proud AC-3 400V:
- 150 A
- Provozní proud Ie v AC-4, 400V:
- 50 A
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon Ie v AC-4, 400V:
- 22 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 230-230 V
- Šířka:
- 120 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 158 mm
Schneider LC1D150P7 Stykač 150A 1'Z' +1'V' 230V 50/60Hz,cívka s odruš.modulem
Schneider LC1D150P7 ze série TeSys je stykač s třemi hlavními spínacími kontakty a pomocnými kontakty 1 spínací + 1 rozpínací, vybavený cívkou s odrušovacím modulem na 230 V AC 50/60 Hz.
Má provozní proud 150 A (AC‑3, 400 V) a provozní výkon 75 kW (AC‑3, 400 V), dále je specifikován pro AC‑1 200 A a AC‑4 50 A / 22 kW.
Provedení umožňuje šroubové připojení hlavního obvodu, rozměry jsou 120 × 158 × 136 mm a je určeno pro aplikace vyžadující spínání do uvedených parametrů.
Proč si vybrat tento stykač?
- Má jmenovitý proud 150 A, vhodný pro aplikace s vyšším odběrem.
- Je ve třípólovém provedení (3 hlavní spínací kontakty), vhodném pro spínání třífázových obvodů.
- Disponuje pomocnými kontakty 1 'Z' + 1 'V' (1 zapínací, 1 vypínací) pro řízení a signalizaci stavu.
- Cívka je určena pro ovládací napětí AC 230 V (50/60 Hz).
- Cívka je navíc osazena odrušovacím modulem, který snižuje rušení v řídicích obvodech.
- Patří do produktové řady TeSys LC1D, což usnadňuje výběr náhradních dílů a kompatibilních doplňků.
Interní název produktu
LC1D150P7 St.150A 1Z +1V 230V,Cív.s odru
Podrobný popis produktu
TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 150 A/1000 V AC-3 (75kW@400V). Poskytuje cívku 230 V 50/60 Hz AC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (spínací kontakty), připojení napájení šroubovými konektory 2 vstupy, ovládání šroubovou svorkou seznamy. Pro provozní rychlosti do 1200 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 120 mm), montáž na 2 lišty DIN nebo šroubové upevnění. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
