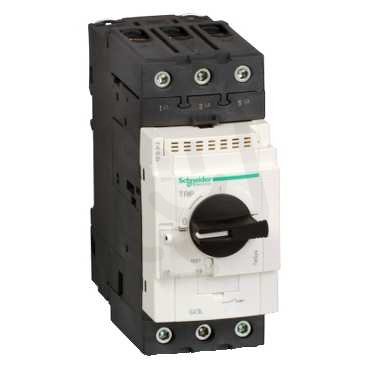

Schneider GV3L40 Motorový jistič bez nadproudové spouště 40 A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 799,62 Kč
Cena po registraci:
6 071,53 Kč/ks
Po registraci bez DPH:
5 017,79 Kč
Vaše cena s DPH:
6 323,93 Kč/ks
Vaše cena bez DPH:
5 226,39 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0581854
- Kód dodavatele:
- GV3L40
- EAN:
- 3389119405447
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 136 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 560-560 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 132 mm
- Ztrátový výkon:
- 8 W
Schneider GV3L40 Motorový jistič bez nadproudové spouště 40 A
Schneider GV3L40 (EAN: 3389119405447) z produktové řady TeSys je 3pólový kompletní motorový jistič v krytu s nominálním proudem 40 A, stupněm krytí IP20, otočným ovládacím tlačítkem a šroubovým připojením hlavního obvodu.
Má vypínací zkratovou schopnost 50 kA (400 V AC), jmenovité provozní napětí 690 V, provozní výkony AC-3 18,5 kW (400 V) a 11 kW (230 V), je citlivý na selhání fáze, postrádá integrovanou tepelnou ochranu, podpěťovou spoušť i pomocný spínač, rozsah nastavení zkratové spouště je 560 A a ztrátový výkon 8 W (rozměry 132×55×136 mm).
Proč si vybrat tento motorový jistič?
- Vhodný pro trvalý proud 40 A, což odpovídá běžným provozním zatížením motorů.
- Má třípólové provedení, určené pro použití v třífázových obvodech.
- Dosahuje vypínací schopnosti 50 kA při 400 V AC, takže zvládá zkratové proudy typické pro průmyslové rozvody.
- Je bez tepelné ochrany (bez nadproudové spouště), proto je třeba v aplikaci doplnit vhodné ochranné prvky pro zabezpečení motoru.
- Je citlivý na selhání fáze, což umožňuje rychlou detekci poruchy jedné fáze.
- Disponuje krytím IP20, které poskytuje základní ochranu proti dotyku a vniknutí pevných částic.
Interní název produktu
GV3L40 Motorový jistič bez nadpr.sp. 40A
Podrobný popis produktu
TeSys GV motor. jistič - 3P (3P) - 40 A/690V - pro 3fázové aplikace - 18.5kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 14x10, vysokou vypínací schopnost Icu 50kA@400V. připojení šroubovými svorkami Everlink. ovládací prvek Start-Stop otočná rukojeť zaručená pro 50 000 cyklů ACU-3. Pro kompletní ochranu motoru použijte ji ve spojení s relé tepelného přetížení LRD340 (objednat samostatně). Certifikováno více standardů (IEC, CCC, EAC, Marine), splňuje požadavky norem Green Premium (RoHS/REACH).
