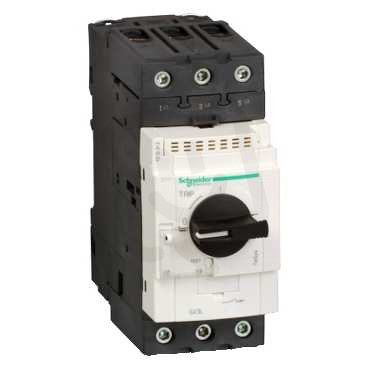

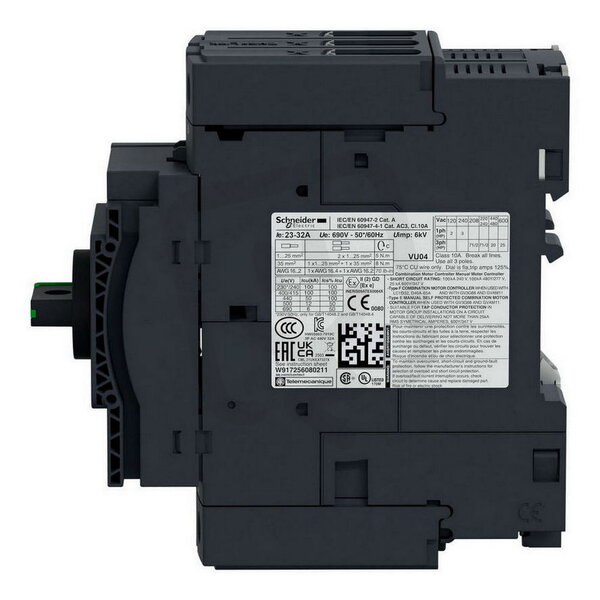

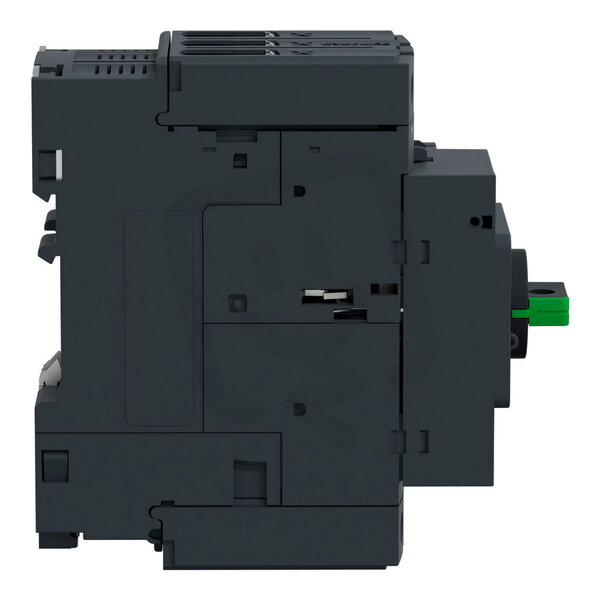

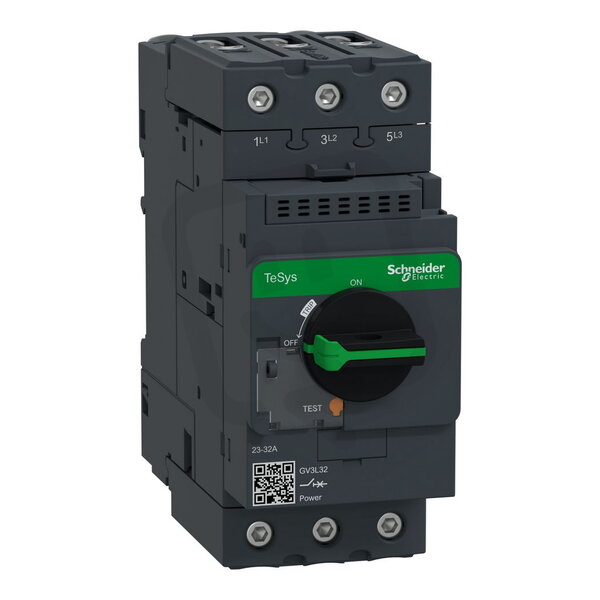

Schneider GV3L32 Motorový jistič bez nadproudové spouště 32 A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 459,80 Kč
Cena po registraci:
5 768,12 Kč/ks
Po registraci bez DPH:
4 767,04 Kč
Vaše cena s DPH:
6 007,90 Kč/ks
Vaše cena bez DPH:
4 965,21 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0649654
- Kód dodavatele:
- GV3L32
- EAN:
- 3389119405430
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 136 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 15 kW
- Provozní výkon při AC-3, 230 V:
- 7,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 448-448 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 100 kA
- Výška:
- 132 mm
- Ztrátový výkon:
- 8 W
Schneider GV3L32 Motorový jistič bez nadproudové spouště 32 A
Schneider GV3L32 (EAN 3389119405430) je třípólový motorový jistič z řady TeSys bez nadproudové spouště s trvalým proudem 32 A.
Má vypínací zkratovou schopnost 100 kA (400 V), stupeň krytí IP20 a ovládá se pomocí otočného tlačítka; je citlivý na selhání fáze a používá šroubové připojení hlavního obvodu.
Jedná se o přístroj kompletní v krytu pro jmenovité provozní napětí 690 V s provozním výkonem AC‑3 15 kW (400 V) a 7,5 kW (230 V), rozměry 132×55×136 mm, ztrátovým výkonem 8 W a nastavením okamžité spouště 448 A; neobsahuje tepelnou ochranu, podpěťovou spoušť ani integrovaný pomocný spínač.
Proč si vybrat tento motorový jistič?
- Je určen pro trvalý proud 32 A, což odpovídá jmenovitému zatížení motoru.
- Disponuje třípólovým provedením pro spínání třífázových motorů.
- Poskytuje vypínací zkratovou schopnost 100 kA (při 400 V AC) pro bezpečné odpojení při vyšších zkratových proudech.
- Je citlivý na selhání fáze, takže dokáže rozpoznat a reagovat na poruchy fáze.
- Ovládá se pomocí otočného tlačítka pro snadné ruční ovládání.
- Má stupeň krytí IP20, vhodný pro suché a vnitřní instalace.
Interní název produktu
GV3L32 Motorový jistič bez nadproudové s
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 32 A/690V, pro 3fázové aplikace motoru 15kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 14x10, vysokou vypínací schopnost Icu 100kA@400V. připojení šroubovými svorkami Everlink. ovládací prvek Start-Stop otočná rukojeť zaručená pro 50 000 cyklů ACU-3. Pro kompletní ochranu motoru použijte ji ve spojení s relé tepelného přetížení LRD332 (objednat samostatně). Certifikováno více standardů (IEC, CCC, EAC, Marine), splňuje požadavky norem Green Premium (RoHS/REACH).
