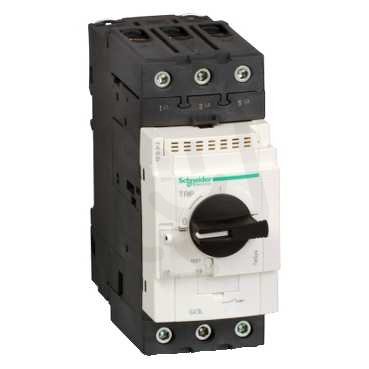

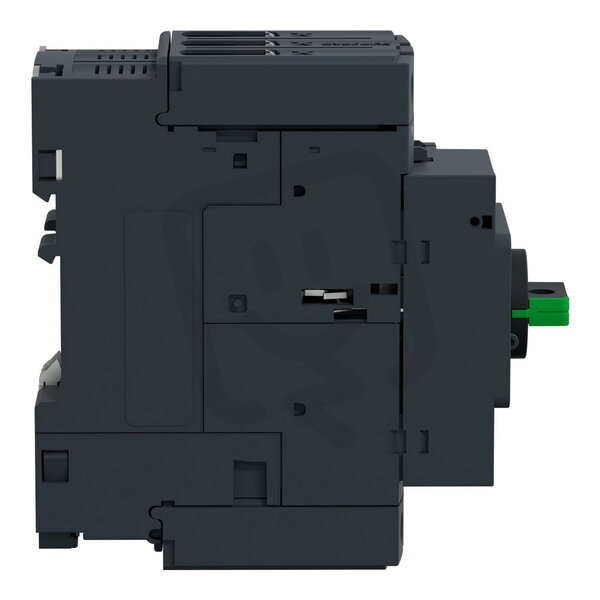

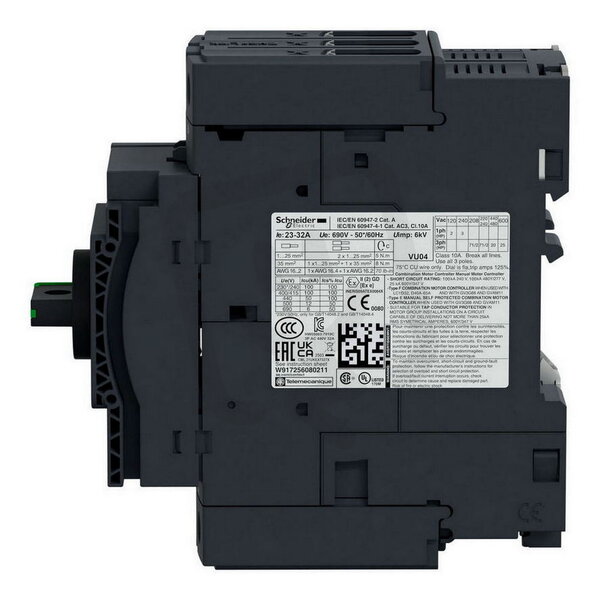

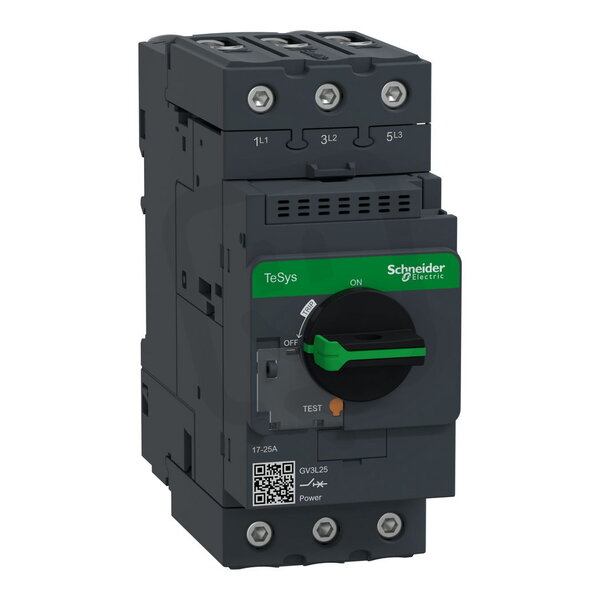

Schneider GV3L25 Motorový jistič bez nadproudové spouště 25 A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 119,50 Kč
Cena po registraci:
5 464,28 Kč/ks
Po registraci bez DPH:
4 515,93 Kč
Vaše cena s DPH:
5 691,42 Kč/ks
Vaše cena bez DPH:
4 703,65 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0649651
- Kód dodavatele:
- GV3L25
- EAN:
- 3389119405423
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 136 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 100 kA
- Výška:
- 132 mm
- Ztrátový výkon:
- 8 W
Schneider GV3L25 Motorový jistič bez nadproudové spouště 25 A
Schneider GV3L25 Motorový jistič bez nadproudové spouště 25 A (EAN: 3389119405423) z produktové řady TeSys je určen pro spínání a ochranu motorů.
Je 3pólový s trvalým proudem 25 A, stupeň krytí IP20 a ovládáním pomocí otočného tlačítka; vypínací zkratová schopnost je 100 kA (400 V AC) a je citlivý na selhání fáze.
Provozní parametry zahrnují AC-3 11 kW při 400 V a 5,5 kW při 230 V, rozsah nastavení zkratové spouště 350 A, šroubové připojení hlavního obvodu, rozměry 132×55×136 mm, ztrátový výkon 8 W a neobsahuje tepelnou ochranu ani integrované podpěťové či pomocné spínače.
Proč si vybrat tento motorový jistič?
- Je navržen jako motorový jistič bez nadproudové spouště, vhodný tam, kde se nadproudová ochrana řeší samostatně.
- Určen pro trvalý proud 25 A, vhodný pro běžné zatížení malých a středních motorů.
- V třípólovém provedení (3 póly) pro spolehlivé řízení třífázových obvodů.
- Zkratová vypínací schopnost 100 kA při 400 V AC zajišťuje odolnost vůči vysokým zkratovým proudům.
- Je citlivý na selhání fáze, což pomáhá chránit motor při ztrátě nebo poklesu jedné fáze.
- Ovládání je realizováno pomocí otočného tlačítka pro jednoduché ruční spínání.
Interní název produktu
GV3L25 Motorový jistič bez nadproudové s
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 25 A/690 V, pro 3fázové aplikace motoru 11kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 14x10, vysokou vypínací schopnost Icu 100kA@400V. připojení šroubovými svorkami Everlink. ovládací prvek Start-Stop otočná rukojeť zaručená pro 50 000 cyklů ACU-3. Pro kompletní ochranu motoru použijte ji ve spojení s relé tepelného přetížení LRD325 (objednat samostatně). Certifikováno více standardů (IEC, CCC, EAC, Marine), splňuje požadavky norem Green Premium (RoHS/REACH).
