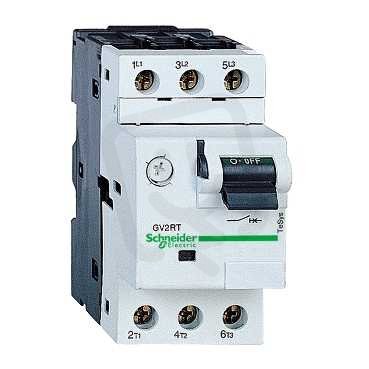

Schneider GV2RT21 Motorový jistič Id=22In 17-23A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 585,03 Kč
Cena po registraci:
4 093,89 Kč/ks
Po registraci bez DPH:
3 383,38 Kč
Vaše cena s DPH:
4 264,15 Kč/ks
Vaše cena bez DPH:
3 524,09 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341537
- Kód dodavatele:
- GV2RT21
- EAN:
- 3389110520729
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 78,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 400-400 A
- Rozsah nastavení přetížení:
- 17-23 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 23 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 15 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 2,5 W
Schneider GV2RT21 Motorový jistič Id=22In 17-23A
Schneider GV2RT21 Motorový jistič (EAN: 3389110520729) z produktové řady TeSys je 3pólový přístroj s IP20 a ovládáním pomocí kyvné páky.
Má trvalý proud 23 A, rozsah nastavení přetížení 17–23 A, vypínací schopnost zkratu lcu při 400 V AC 15 kA a rozsah nastavení zkratové spouště 400 A, navíc je vybaven tepelnou ochranou a je citlivý na selhání fáze.
Jmenovité provozní napětí 690 V, provozní výkon AC-3 11 kW při 400 V a 5,5 kW při 230 V, typ přístroje kompletní v krytu, hlavní připojení šroubové, rozměry 45 × 89 × 78,5 mm, ztrátový výkon 2,5 W a bez integrované podpěťové spouště ani pomocného spínače.
Proč si vybrat motorový jistič Schneider GV2RT21?
- Jistič nabízí trvalý proud 23 A, který určuje jeho provozní kapacitu pro ochranu motorů.
- S nastavitelným přetížením 17–23 A lze přesně přizpůsobit ochranu podle jmenovitého zatížení motoru.
- Jde o řešení pro 3 póly, vhodné pro třífázové obvody a motorová zapojení.
- Má vypínací schopnost 15 kA při 400 V AC, což umožňuje přerušit výrazné zkratové proudy.
- Součástí je tepelná ochrana, která zabraňuje dlouhodobému přetížení motoru.
- Je citlivý na selhání fáze, takže detekuje a reaguje na poruchy v napájení fází.
Interní název produktu
GV2RT21 mOt.ji.Id=22In 17-23A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 23A/690V, pro aplikace s vysokým rozběhovým proudem 9-11kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením tepelného rozsahu 17-23 A, úroveň magnetického vypnutí na 17x1In, vysokou vypínací schopnost Icu 15kA@400V. připojení šroubovými svorkami. ovládací prvek zastavení pákou se zárukou po dobu 100 000 cyklů AC-3. Lze jej použít k ochraně 3fázových aplikací transformátoru. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
