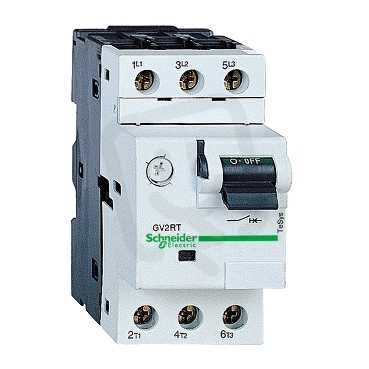

Schneider GV2RT20 Motorový jistič Id=22In 13-18A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 075,57 Kč
Cena po registraci:
3 639,01 Kč/ks
Po registraci bez DPH:
3 007,45 Kč
Vaše cena s DPH:
3 790,35 Kč/ks
Vaše cena bez DPH:
3 132,52 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341536
- Kód dodavatele:
- GV2RT20
- EAN:
- 3389110520712
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 78,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 4 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 400-400 A
- Rozsah nastavení přetížení:
- 13-18 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 18 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 15 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 2,5 W
Schneider GV2RT20 Motorový jistič Id=22In 13-18A
Schneider GV2RT20 motorový jistič EAN 3389110520712 z produktové řady TeSys je kompletní v krytu, 3pólový přístroj s krytím IP20, ovládáním kyvná páka a šroubovým připojením hlavního obvodu.
Má trvalý proud 18 A s nastavitelným rozsahem přetížení 13–18 A, vypínací zkratovou schopnost lcu 15 kA (400 V AC), jmenovité provozní napětí 690 V, provozní výkon AC‑3 7,5 kW (400 V) a 4 kW (230 V), integrovanou tepelnou ochranu a citlivost na selhání fáze; rozměry jsou 45 × 89 × 78,5 mm, rozsah nastavení nezpožď. zkrat. spouště 400 A a bez integrované podpěťové spouště ani pomocného spínače.
Proč si vybrat tento motorový jistič?
- Pro použití v třífázových obvodech je navržen s 3 póly, které umožňují současné odpojení všech fází.
- Má trvalý proud 18 A a rozsah nastavení přetížení 13–18 A, takže ochranu lze přesně přizpůsobit motorovému zatížení.
- Vypínací zkratová schopnost při 400 V AC dosahuje 15 kA, což zlepšuje ochranu instalace při zkratových podmínkách.
- Jistič je vybaven tepelnou ochranou pro ochranu proti dlouhodobému přetížení.
- Je citlivý na selhání fáze, takže pomáhá chránit motory před chodem při chybějící nebo asymetrické fázi.
- Pro jednoduché ovládání disponuje kyvnou pákou pro rychlé zapnutí a vypnutí.
Interní název produktu
GV2RT20 mOt.ji.Id=22In 13-18A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 18A/690V, pro aplikace s vysokým rozběhovým proudem 7.5kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením tepelného rozsahu 13-18 A, úroveň magnetického vypínání 20xIn a vysokou vypínací kapacitou Icu 15kA@400V. připojení šroubovými svorkami. ovládací prvek zastavení pákou se zárukou po dobu 100 000 cyklů AC-3. Lze jej použít k ochraně 3fázových aplikací transformátoru. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
