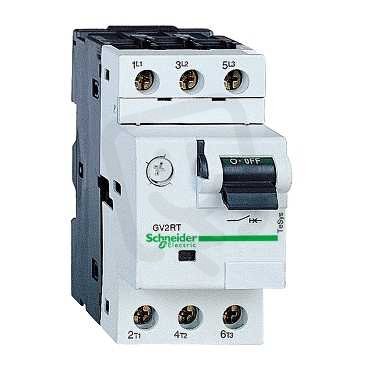

Schneider GV2RT16 Motorový jistič Id=22In 9-14A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 075,57 Kč
Cena po registraci:
3 639,01 Kč/ks
Po registraci bez DPH:
3 007,45 Kč
Vaše cena s DPH:
3 790,35 Kč/ks
Vaše cena bez DPH:
3 132,52 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341535
- Kód dodavatele:
- GV2RT16
- EAN:
- 3389110520699
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 78,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-3, 230 V:
- 3 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 280-280 A
- Rozsah nastavení přetížení:
- 9-14 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 14 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 15 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 2,5 W
Schneider GV2RT16 Motorový jistič Id=22In 9-14A
Schneider GV2RT16 (EAN: 3389110520699) z produktové řady TeSys je 3-pólový kompletní motorový jistič v krytu s kyvnou pákou, krytím IP20 a šroubovým připojením hlavního obvodu.
Má trvalý proud 14 A s rozsahem nastavení přetížení 9–14 A, vypínací zkratovou schopnost při 400 V AC 15 kA a rozsah nastavení nezpožděné zkratové spouště 280 A.
Jistič je vybaven tepelnou ochranou a je citlivý na selhání fáze, poskytuje provozní výkon AC‑3 5,5 kW při 400 V a 3 kW při 230 V, má jmenovité provozní napětí 690 V a rozměry 45 × 89 × 78,5 mm (Š × V × H).
Proč si vybrat tento motorový jistič?
- Je určený pro třífázové provozy a má tři póly.
- Nastavitelný rozsah přetížení 9–14 A umožňuje přizpůsobit ochranu konkrétnímu motoru.
- Jmenovitý trvalý proud je 14 A, což odpovídá provozním požadavkům daných obvodů.
- Dokáže přerušit zkratový proud až 15 kA při 400 V AC.
- Je vybaven tepelnou ochranou pro ochranu motoru při dlouhodobém přetížení.
- Je citlivý na selhání fáze, čímž pomáhá předcházet poškození způsobenému asymetrií napájení.
Interní název produktu
GV2RT16 mOt.ji.Id=22In 9-14A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 14 A/690 V, pro aplikace s vysokým rozběhovým proudem 5.5kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením tepelného rozsahu 9-14 A, úroveň magnetického vypnutí na 20xIn a vysokou vypínací kapacitou Icu 15kA@400V. připojení šroubovými svorkami. ovládací prvek zastavení pákou se zárukou po dobu 100 000 cyklů AC-3. Lze jej použít k ochraně 3fázových aplikací transformátoru. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
