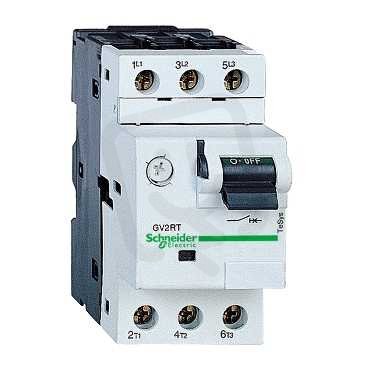

Schneider GV2RT14 Motorový jistič Id=22In 6-10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 871,59 Kč
Cena po registraci:
3 456,89 Kč/ks
Po registraci bez DPH:
2 856,93 Kč
Vaše cena s DPH:
3 600,65 Kč/ks
Vaše cena bez DPH:
2 975,74 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341534
- Kód dodavatele:
- GV2RT14
- EAN:
- 3389110520675
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 78,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-3, 230 V:
- 2,2 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 200-200 A
- Rozsah nastavení přetížení:
- 6-10 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 100 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 2,5 W
Schneider GV2RT14 Motorový jistič Id=22In 6-10A
Schneider GV2RT14 (EAN 3389110520675) z produktové řady TeSys je kompletní motorový jistič v krytu s ovládáním pomocí kyvné páky.
Třípólový přístroj nabízí trvalý proud 10 A s rozsahem nastavení přetížení 6–10 A, vybíjecí schopnost zkratu 100 kA (400 V AC), nezpožděnou zkratovou spoušť nastavenou na 200 A a je vybaven tepelnou ochranou a citlivostí na selhání fáze.
Jmenovité provozní napětí je 690 V, provozní výkon AC-3 4 kW (400 V) a 2,2 kW (230 V), připojení je šroubové a rozměry činí 45 × 89 × 78,5 mm (Š×V×H) při ztrátovém výkonu 2,5 W.
Proč si vybrat tento motorový jistič?
- Třípólové provedení (3 póly) umožňuje bezpečné odpojení třífázových motorů.
- Jmenovitý trvalý proud 10 A s rozsahem nastavení přetížení 6–10 A pro přesné přizpůsobení ochraně konkrétního motoru.
- Vypínací schopnost při zkratu až 100 kA (400 V AC) pro spolehlivé přerušení při vysokých zkratových proudech.
- Je vybaven tepelnou ochranou, která chrání motor před přetížením.
- Disponuje ochranou proti selhání fáze, takže reaguje na výpadek nebo nevyváženost fáze.
- Ovládání pomocí kyvné páky umožňuje rychlé a přehledné zapínání a vypínání.
Interní název produktu
GV2RT14 mOt.ji.Id=22In 6-10A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 10A/690V, pro aplikace s vysokým rozběhovým proudem 3-4kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením tepelného rozsahu 6-10 A, úroveň magnetického vypínání 20xIn a vysokou vypínací kapacitou Icu 100kA@400V. připojení šroubovými svorkami. ovládací prvek zastavení pákou se zárukou po dobu 100 000 cyklů AC-3. Lze jej použít k ochraně 3fázových aplikací transformátoru. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
