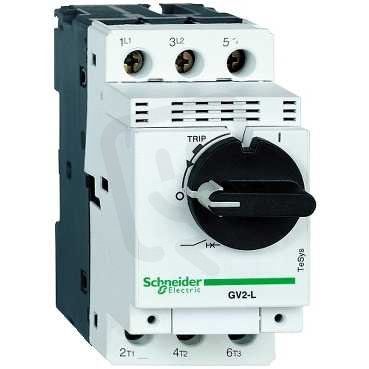

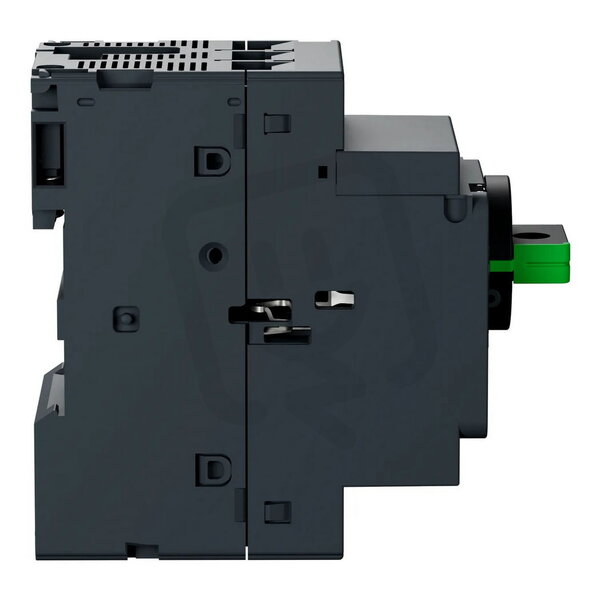

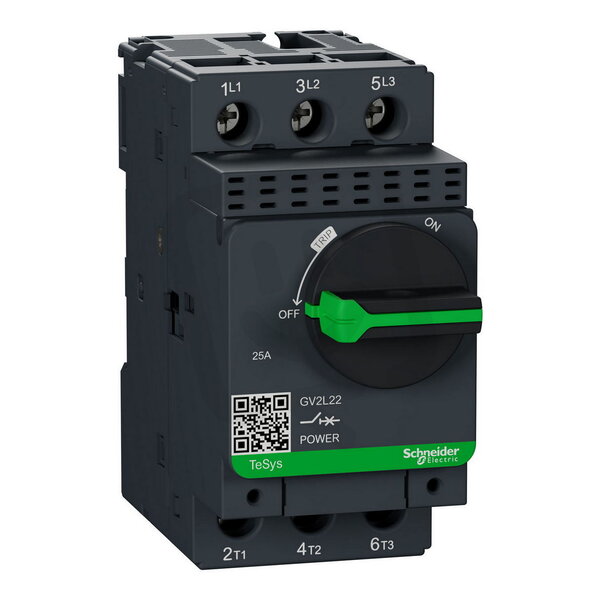

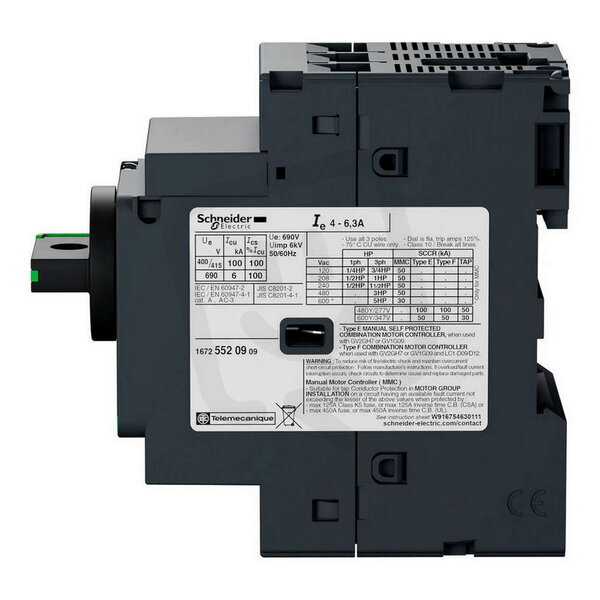

Schneider GV2L22 Motorový jistič se zkrat.ochr. otoč.ovl. 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 529,34 Kč
Cena po registraci:
4 044,17 Kč/ks
Po registraci bez DPH:
3 342,29 Kč
Vaše cena s DPH:
4 212,36 Kč/ks
Vaše cena bez DPH:
3 481,29 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341360
- Kód dodavatele:
- GV2L22
- EAN:
- 3389110213300
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 97 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 25-25 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 1,8 W
Schneider GV2L22 Motorový jistič se zkrat.ochr. otoč.ovl. 25A
Schneider GV2L22 (EAN 3389110213300) z produktové řady TeSys je motorový jistič se 3 póly a trvalým proudem 25 A, s vypínací schopností 50 kA při 400 V a krytím IP20.
Ovládá se otočným tlačítkem, má šroubové připojení a je kompletní v krytu; rozměry 45 × 89 × 97 mm, jmenovité napětí 690 V, provozní výkon AC‑3 11 kW (400 V) / 5,5 kW (230 V), je citlivý na selhání fáze a je bez tepelné ochrany a nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento motorový jistič?
- Navržen pro trvalý proud 25 A, vhodný pro řízení motorů této velikosti.
- Pro třífázová zapojení s 3 póly, které zajišťují spolehlivé přerušení obvodu.
- Zvládá vypínací proud zkratu až 50 kA při 400 V AC, což umožňuje zabezpečení proti velkým zkratovým proudům.
- Ovládání pomocí otočného tlačítka pro jednoduché nastavení a uvedení do provozu.
- Je citlivý na selhání fáze, čímž chrání motor při ztrátě jedné fáze.
- Stupeň krytí IP20, vhodný pro instalace v suchém vnitřním prostředí.
Interní název produktu
GV2L22 mOt.ji.,zkrat.ochr.Otoč.ovl.25A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 25 A/690 V, pro 3fázové aplikace motoru 11kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 13x10, vysokou vypínací schopnost Icu 50kA@400V. připojení šroubovými svorkami. ovládací prvek Start-Stop otočná rukojeť zaručená pro 100 000 cyklů ACU-3. Pro kompletní ochranu motoru pouívejte společně s relé tepelného přetížení LRD22 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
