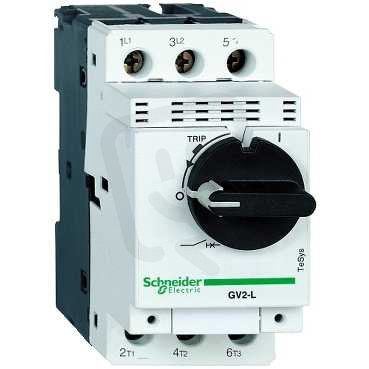

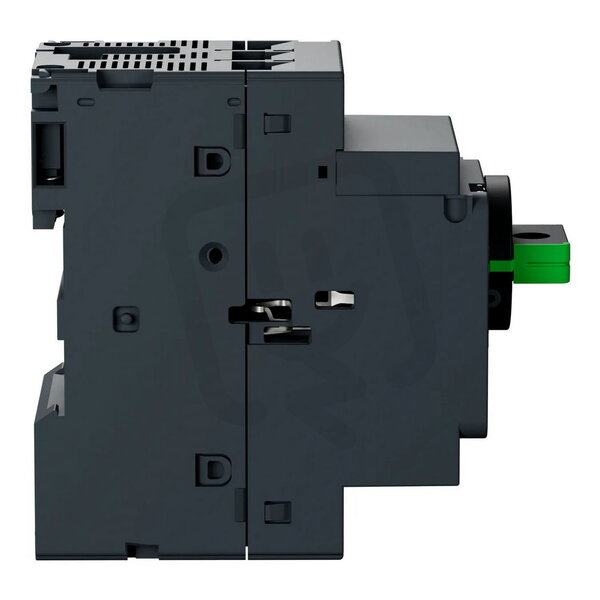

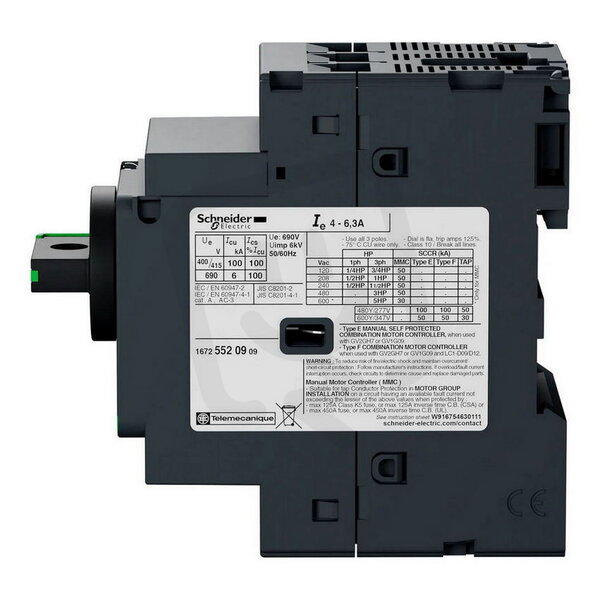

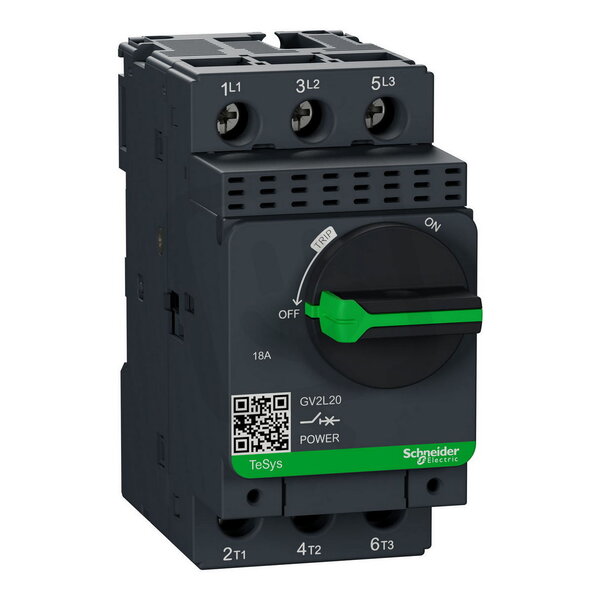

Schneider GV2L20 Motorový jistič se zkrat.ochr. otoč.ovl. 18A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 615,55 Kč
Cena po registraci:
3 228,28 Kč/ks
Po registraci bez DPH:
2 668,00 Kč
Vaše cena s DPH:
3 362,53 Kč/ks
Vaše cena bez DPH:
2 778,95 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341359
- Kód dodavatele:
- GV2L20
- EAN:
- 3389110213294
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 97 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 4 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 18-18 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 18 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 1,8 W
Schneider GV2L20 Motorový jistič se zkrat.ochr. otoč.ovl. 18A
Schneider GV2L20 Motorový jistič se zkrat.ochr. otoč.ovl. 18A (EAN: 3389110213294) je kompletní v krytu určený pro ochranu motorů, disponuje 3 póly, trvalým proudem 18 A a nastavením zkratové spouště 18–18 A.
Přístroj nabízí vypínací zkratovou schopnost 50 kA při 400 V AC, jmenovité provozní napětí 690 V, krytí IP20, ovládání otočným tlačítkem a šroubové připojení hlavního obvodu; provozní výkon je 7,5 kW (AC-3, 400 V) a 4 kW (AC-3, 230 V).
Jistič je citlivý na selhání fáze, nemá však integrovanou tepelnou ochranu, podpěťovou spoušť ani pomocný spínač; rozměry jsou 45 × 89 × 97 mm a ztrátový výkon 1,8 W.
Proč si vybrat tento motorový jistič?
- Má 3 póly, takže je vhodný pro třífázová zapojení a spolehlivé odpojení všech fází.
- Podporuje trvalý proud 18 A, vhodný pro ochranu motorů s tímto zatížením.
- Nabízí vypínací zkratovou schopnost 50 kA (lcu při 400 V AC) pro zvládání krátkodobých zkratových proudů.
- Ovládání zajišťuje otočné tlačítko pro snadné ruční spouštění a vypínání.
- Je vybaven funkcí citlivosti na selhání fáze (ano), což pomáhá chránit motor při výpadku jedné fáze.
- Stupeň krytí IP20 odpovídá použití v chráněných rozvaděčích a suchých provozech.
Interní název produktu
GV2L20 mOt.ji.,zkrat.ochr.Otoč.ovl.18A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 18 A/690V, pro 3fázové aplikace motorů 7.5kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 13x10, vysokou vypínací schopnost Icu 50kA@400V. připojení šroubovými svorkami. ovládací prvek Start-Stop otočná rukojeť zaručená pro 100 000 cyklů ACU-3. Pro kompletní ochranu motoru pouívejte společně s relé tepelného přetížení LRD21 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
