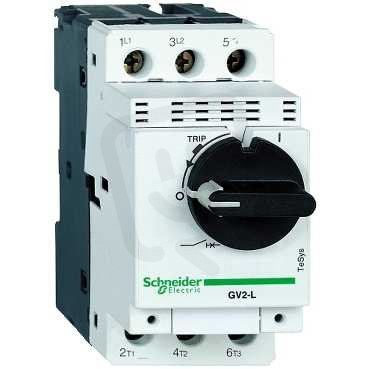

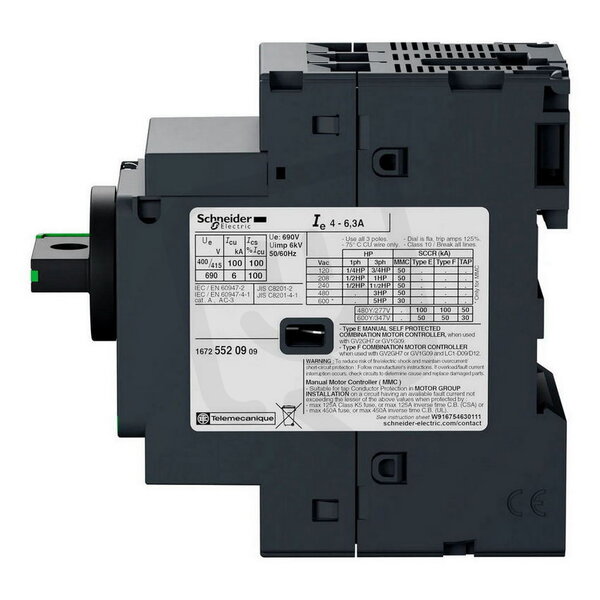

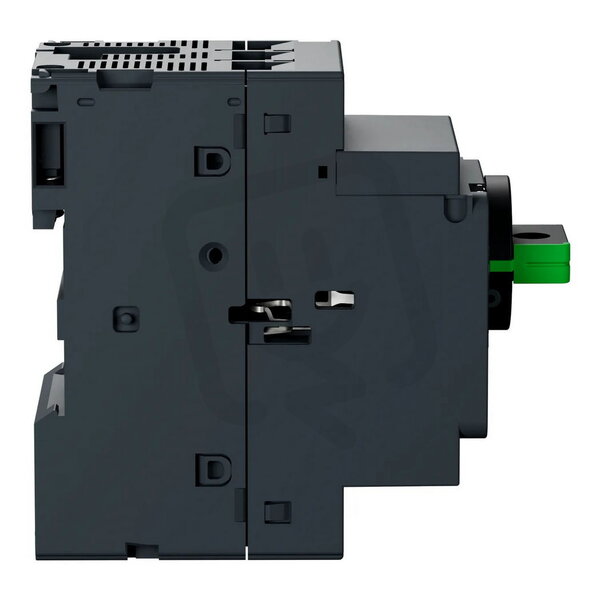

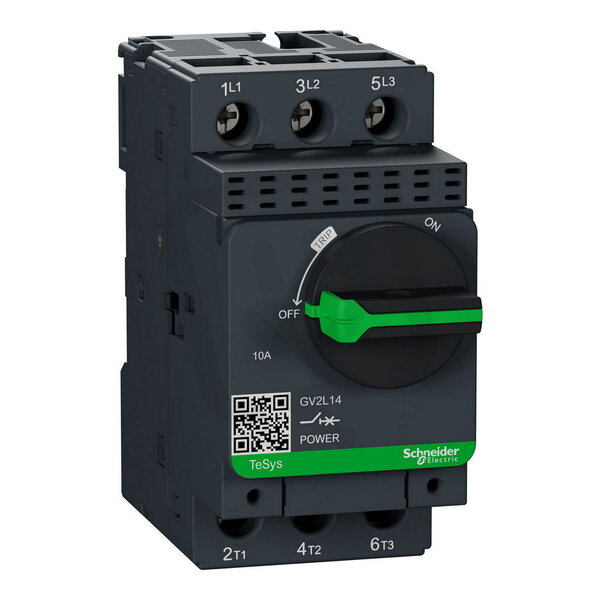

Schneider GV2L14 Motorový jistič se zkrat.ochr. otoč.ovl. 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 546,34 Kč
Cena po registraci:
3 166,49 Kč/ks
Po registraci bez DPH:
2 616,93 Kč
Vaše cena s DPH:
3 298,17 Kč/ks
Vaše cena bez DPH:
2 725,76 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRMS0341357
- Kód dodavatele:
- GV2L14
- EAN:
- 3389110213270
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
- Produktová řada:
- TeSys
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 97 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon při AC-3, 230 V:
- 2,2 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 10-10 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 100 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 1,8 W
Schneider GV2L14 Motorový jistič se zkrat.ochr. otoč.ovl. 10A
Schneider GV2L14 motorový jistič se zkratovou ochranou a otočným ovládáním, 3-pólový z produktové řady TeSys (EAN: 3389110213270), s krytím IP20 a trvalým proudem 10 A.
Má vypínací zkratovou schopnost 100 kA (400 V AC), je citlivý na selhání fáze, jmenovité provozní napětí 690 V a připojení hlavního obvodu je šroubové; provozní výkon AC-3 je 4 kW (400 V) a 2,2 kW (230 V).
Dodává se jako kompletní v krytu, s rozměry 45 × 89 × 97 mm, nastavením zkratové spouště 10–10 A a ztrátovým výkonem 1,8 W (bez integrované tepelné ochrany).
Proč si vybrat tento motorový jistič?
- Je navržen pro trvalý proud 10 A, takže dobře chrání obvody s tímto zatížením.
- Má 3 póly, což umožňuje spolehlivé odpojení třífázových motorů a obvodů.
- Vypínací zkratová schopnost při 400 V AC je 100 kA, takže zvládne vysoké zkratové proudy.
- Je citlivý na selhání fáze, což pomáhá rozpoznat a reagovat na poruchy fáze.
- Ovládání je řešeno pomocí otočného tlačítka pro snadné manuální nastavení a spouštění.
- Stupeň krytí IP20 poskytuje základní ochranu proti vniknutí pevných těles do rozvaděče.
Interní název produktu
GV2L14 mOt.ji.,zkrat.ochr.Otoč.ovl.10A
Podrobný popis produktu
TeSys GV motorový jistič, 3P (3P), 10 A/690V, pro 3fázové aplikace motoru 3-4kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 13x10, vysokou vypínací schopnost Icu 100kA@400V. připojení šroubovými svorkami. ovládací prvek Start-Stop otočná rukojeť zaručená pro 100 000 cyklů ACU-3. Pro kompletní ochranu motoru pouívejte společně s relé tepelného přetížení LRD14 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
