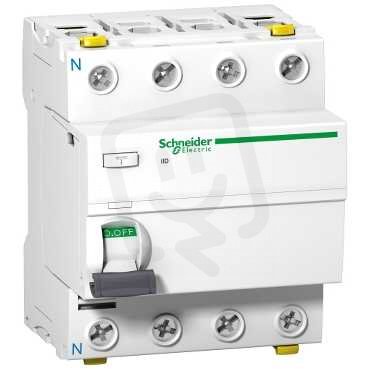

Schneider A9Z35463 Proudový chránič iID 4P 63A 300mA-S ASI
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 225,74 Kč
Cena po registraci:
6 451,61 Kč/ks
Po registraci bez DPH:
5 331,91 Kč
Vaše cena s DPH:
6 719,98 Kč/ks
Vaše cena bez DPH:
5 553,70 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675872
- Kód dodavatele:
- A9Z35463
- EAN:
- 3606480442780
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ano
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ano
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Schneider A9Z35463 Proudový chránič iID 4P 63A 300mA-S ASI
Schneider A9Z35463 iID 4P z řady Acti 9 (EAN 3606480442780) je proudový chránič určený pro 4 póly s jmenovitým proudem 63 A a poruchovým proudem 0,3 A.
Detekuje svodový proud typu A, disponuje krátkodobě zpožděným vypnutím, má selektivní ochranu a je vybaven blokovacím zařízením, přičemž umožňuje doplňkovou výbavu.
Je určen pro montáž na DIN lištu, pracuje při 400 V (50/60 Hz) s krytím IP20, rozměry 72 mm (šířka) × 91 mm (výška) × 73 mm (hloubka) a vestavěnou hloubkou 44 mm, připojení vodičů: 1–35 mm2 (pevné) / 1–25 mm2 (vícežilové), provozní teplota -25–60 °C a impulsní odolné napětí 6 kV.
Proč si vybrat tento proudový chránič?
- Určen pro třífázové sítě s ochranným vodičem díky 4 pólům.
- Jmenovitý proud 63 A poskytuje ochranu pro hlavní a silnější větve rozvodu.
- Citlivost na zemní poruchy s hodnotou 0,3 A (300 mA) pro spolehlivé zjištění vyšších unikajících proudů.
- Typ svodového proudu A zajišťuje detekci střídavých i pulzujících stejnosměrných složek.
- Vybaven krátkodobě zpožděným vypnutím (ano), což snižuje riziko zbytečných vypnutí při náběhu zátěže.
- Přepěťová proudová kapacita až 3 kA pro zvládnutí impulzních přepětí.
Interní název produktu
A9Z35463 Proudový chránič iID 4P 63A 300
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 63 A, třídou ochrany typu A-SI a citlivostí chrániče 300 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 15000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
