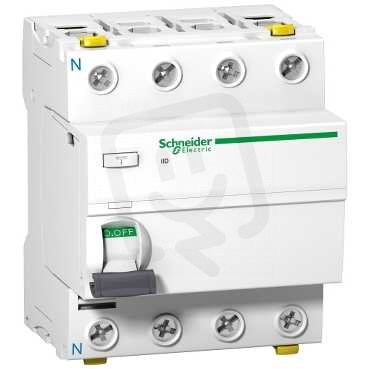

Schneider A9Z31463 Proudový chránič iID 4P 63A 30mA ASI
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 052,51 Kč
Cena po registraci:
4 511,23 Kč/ks
Po registraci bez DPH:
3 728,29 Kč
Vaše cena s DPH:
4 698,88 Kč/ks
Vaše cena bez DPH:
3 883,37 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675856
- Kód dodavatele:
- A9Z31463
- EAN:
- 3606480442766
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,42 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ano
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Schneider A9Z31463 Proudový chránič iID 4P 63A 30mA ASI
Schneider A9Z31463 proudový chránič iID 4P z řady Acti 9 (EAN: 3606480442766) je určený pro střídavé napětí AC a nabízí jmenovitý proud 63 A, poruchový proud 0,03 A a typ svodového proudu A při jmenovitém napětí 400 V.
Je čtyřpólový (4P), má krátkodobě zpožděné vypnutí, je vybaven blokovacím zařízením a podporuje doplňkovou výbavu; další parametry zahrnují přepěťovou kapacitu 3 kA, impulsní odolné napětí 6 kV, montáž na DIN lištu a rozměry šířka 72 mm, výška 91 mm a vestavěná hloubka 44 mm.
Proč si vybrat tento proudový chránič?
- Je určen pro rozvody vyžadující 4 póly, tedy ochranu třífázových obvodů včetně nulového vodiče.
- Vhodný pro větve s jmenovitým proudem 63 A, takže zvládne silně zatížené obvody.
- Reaguje na poruchový proud 0,03 A a díky typu svodového proudu A zachytí i pulzní stejnosměrné složky poruchy.
- Disponuje krátkodobě zpožděným vypnutím, což usnadňuje koordinaci s ostatními ochrannými prvky v síti.
- Patří do produktové řady Acti 9, určené pro modulární rozvodové systémy.
- Nabízí přepěťovou proudovou kapacitu 3 kA, která zvyšuje odolnost vůči přepěťovým událostem.
Interní název produktu
A9Z31463 Proudový chránič iID 4P 63A 30m
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 63 A, citlivostí chrániče 30 mA a třídou ochrany typu A-SI. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Má elektrickou výdrž až 15000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
