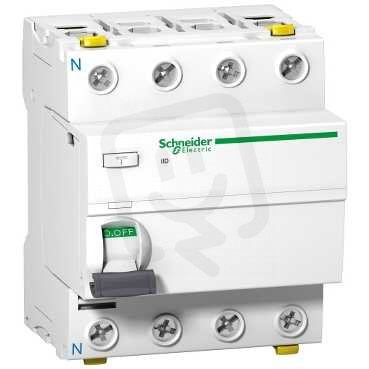

Schneider A9Z25463 Proudový chránič iID 4P 63A 300mA-S A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 516,33 Kč
Cena po registraci:
4 032,48 Kč/ks
Po registraci bez DPH:
3 332,63 Kč
Vaše cena s DPH:
4 200,21 Kč/ks
Vaše cena bez DPH:
3 471,25 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675840
- Kód dodavatele:
- A9Z25463
- EAN:
- 3606480443299
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,37 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ano
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ano
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Schneider A9Z25463 Proudový chránič iID 4P 63A 300mA-S A
Schneider A9Z25463 Proudový chránič iID 4P 63A 300mA-S A (EAN 3606480443299) je čtyřpólový proudový chránič řady Acti 9 s jmenovitým proudem 63 A a poruchovým proudem 0,3 A typu A.
Zařízení má krátkodobě zpožděné vypnutí, selektivní ochranu a blokovací zařízení, montuje se na DIN lištu, pracuje na střídavém napětí 400 V (50/60 Hz) a nabízí přepěťovou kapacitu 3 kA s impulzní odolností Uimp 6 kV; rozměry jsou výška 91 mm, hloubka 73 mm, šířka 72 mm a modulární šířka 4, připojení vodičů pro pevný průřez 1–35 mm² a vícežilý 1–25 mm².
Proč si vybrat tento proudový chránič?
- Je určen pro rozvody s 4 póly, takže pokrývá třífázové obvody včetně neutrálu.
- Má jmenovitý proud 63 A, vhodný pro silnější elektrické okruhy.
- S citlivostí 0,3 A (300 mA) typu A detekuje střídavé i pulsující stejnosměrné poruchy a poskytuje ochranu proti úniku proudu.
- Disponuje krátkodobě zpožděným vypnutím, které pomáhá odfiltrovat přechodné proudové rázy od skutečných závad.
- Má přepěťovou proudovou kapacitu 3 kA, schopnou zvládnout krátkodobé impulzy při přepětí.
- Patří do produktové řady Acti 9 a zabírá 4 moduly na DIN liště pro snadnou integraci do rozvaděče.
Interní název produktu
A9Z25463 Proudový chránič iID 4P 63A 300
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 63 A a citlivostí 300 mA se třídou ochrany typu A. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Mechanická životnost dosahuje až 20000 cyklů a elektrická odolnost dosahuje až 15000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
