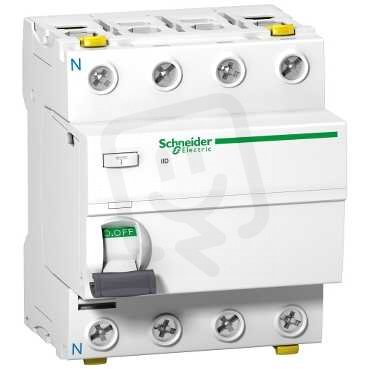

Schneider A9Z22440 Proudový chránič iID 4P 40A 100mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 382,51 Kč
Cena po registraci:
2 127,29 Kč/ks
Po registraci bez DPH:
1 758,09 Kč
Vaše cena s DPH:
2 215,78 Kč/ks
Vaše cena bez DPH:
1 831,22 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675821
- Kód dodavatele:
- A9Z22440
- EAN:
- 3606480443213
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,8 W
Schneider A9Z22440 Proudový chránič iID 4P 40A 100mA A
Schneider A9Z22440 proudový chránič iID 4P typu A s jmenovitým proudem 40 A a poruchovým proudem 100 mA (EAN: 3606480443213), řada Acti 9, určený pro napětí 400 V a frekvenci 50/60 Hz.
Zařízení má 4 póly, modulární šířku 4 a šířku přístroje 72 mm, montáž na DIN lištu, stupeň krytí IP20 a je dodáváno se s blokovacím zařízením a možností doplňkové výbavy.
Podporuje připojení pevného vodiče do 1–35 mm2 a vícežilového připojení 1–25 mm2, má impulsní odolné napětí 6 kV, ztrátový výkon 3,8 W, rozměry V׊×H 91×72×73 mm, vestavěnou hloubku 44 mm a provozní teplotu -25–60 °C.
Proč si vybrat tento proudový chránič?
- Má 4 póly, takže chrání všechny fáze včetně nulového vodiče.
- Jmenovitý proud 40 A je vhodný pro obvody s vyšším odběrem.
- Poruchový proud 0,1 A (100 mA) zajišťuje odpojení při významných únikových proudech.
- Detekuje typ svodového proudu A, tedy střídavé a pulsující stejnosměrné složky.
- Produktová řada Acti 9 poskytuje kompatibilitu s dalšími modulárními prvky Schneider Electric.
- Modulární šířka 4 moduly umožňuje snadné zabudování do běžného rozváděče.
Interní název produktu
A9Z22440 Proudový chránič iID 4P 40A 100
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 40 A, třída ochrany A a citlivost chrániče 100 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 15000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
