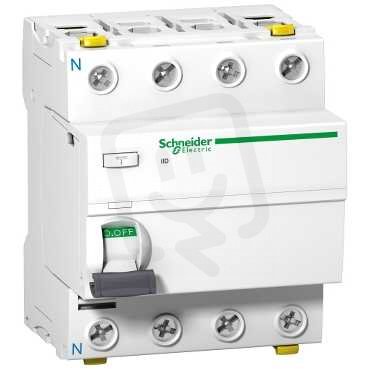

Schneider A9Z14491 Proudový chránič iID 4P 100A 300mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 080,90 Kč
Cena po registraci:
4 536,57 Kč/ks
Po registraci bez DPH:
3 749,23 Kč
Vaše cena s DPH:
4 725,27 Kč/ks
Vaše cena bez DPH:
3 905,18 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675797
- Kód dodavatele:
- A9Z14491
- EAN:
- 3606480442520
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,37 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 100 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 7 W
Schneider A9Z14491 Proudový chránič iID 4P 100A 300mA AC
Schneider A9Z14491 proudový chránič iID, EAN 3606480442520, čtyřpólový (4P) s jmenovitým proudem 100 A a poruchovým proudem 0,3 A (typ svodového proudu AC).
Určený pro montáž na DIN lištu s jmenovitým napětím 415 V, stupněm krytí IP20, modulární šířkou 4 a rozměry 72 × 91 × 73 mm (šířka × výška × hloubka); podporuje připojení vodičů 1–35 mm2 (pevný) nebo 1–25 mm2 (vícežilový), pracuje na 50/60 Hz a má ztrátový výkon 7 W.
Produktová řada Acti 9 v barvě RAL 9003 (bílá) má izolační napětí 500 V, impulzní odolnost 6 kV a přepěťovou proudovou kapacitu 0,25 kA, možnost doplňkové výbavy: ano, provozní teplota -5–60 °C; neobsahuje krátkodobě zpožděné vypnutí ani selektivní ochranu.
Proč si vybrat tento proudový chránič?
- Patří do produktové řady Acti 9, určené pro modulární instalace.
- Má jmenovitý proud 100 A, vhodný pro výkonnější obvody.
- Nabízí citlivost poruchového proudu 0,3 A (300 mA) pro detekci zemních poruch.
- Pracuje se svodovým proudem typu AC, určeným pro střídavé poruchy.
- Disponuje 4 póly pro kompletní ochranu třífázového zapojení.
- Modulární šířka činí 4 moduly, což ovlivní zabraný prostor v rozvaděči.
Interní název produktu
A9Z14491 Proudový chránič iID 4P 100A 30
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 100 A o citlivost 300 mA se třída ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Mechanická životnost dosahuje až 20000 cyklů a elektrická odolnost dosahuje až 10000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
