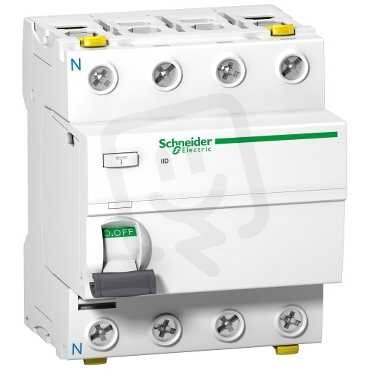

Schneider A9Z14425 Proudový chránič iID 4P 25A 300mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 995,97 Kč
Cena po registraci:
1 782,16 Kč/ks
Po registraci bez DPH:
1 472,86 Kč
Vaše cena s DPH:
1 856,29 Kč/ks
Vaše cena bez DPH:
1 534,12 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRJI0611573
- Kód dodavatele:
- A9Z14425
- EAN:
- 3606480442377
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,3 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,2 W
Schneider A9Z14425 Proudový chránič iID 4P 25A 300mA AC
Schneider A9Z14425 proudový chránič iID 4P z řady Acti 9 (EAN 3606480442377) poskytuje ochranu s jmenovitým proudem 25 A, poruchovým proudem 0,3 A a typem svodového proudu AC.
Přístroj má 4 póly, modulární šířku 4, jmenovité napětí 400 V a krytí IP20, určený pro montáž na DIN lištu.
Umožňuje připojení vodičů 1–35 mm2 (pevný) nebo 1–25 mm2 (vícežilový), má impulsní odolnost 6 kV, přepěťovou kapacitu 0,25 kA, ztrátový výkon 3,2 W a vestavěnou hloubku 44 mm, navíc je vybaven blokovacím zařízením.
Proč si vybrat tento proudový chránič?
- Patří do produktové řady Acti 9, určené pro modulární elektroinstalace.
- Nabízí 4 póly pro ochranu všech vodičů ve čtyřpólovém zapojení.
- Má jmenovitý proud 25 A, vhodný pro běžné obvody.
- Poruchový proud (citlivost) je 0,3 A (300 mA), což určuje úroveň reakce při svodu proudu.
- Reaguje na střídavé svodové proudy typu AC.
- Má modulární šířku 4 moduly, takže se vejde do standardního rozvaděče.
Interní název produktu
Proudový chránič iID 4P 25A 300mA AC
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 25 A, třída ochrany typu AC a citlivost chrániče 300 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 15000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
