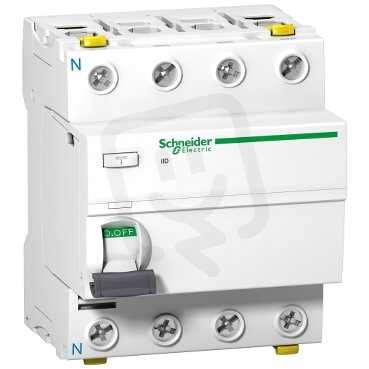

Schneider A9Z12491 Proudový chránič iID 4P 100A 100mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 661,74 Kč
Cena po registraci:
5 055,17 Kč/ks
Po registraci bez DPH:
4 177,83 Kč
Vaše cena s DPH:
5 265,45 Kč/ks
Vaše cena bez DPH:
4 351,61 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675791
- Kód dodavatele:
- A9Z12491
- EAN:
- 3606480442513
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 100 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 7 W
Schneider A9Z12491 Proudový chránič iID 4P 100A 100mA AC
Schneider A9Z12491 proudový chránič iID z řady Acti 9 se 4 póly poskytuje ochranu při úniku střídavého proudu (typ AC) s jmenovitým proudem 100 A a poruchovým proudem 100 mA.
Zařízení je určené pro montáž na DIN lištu, má krytí IP20, jmenovité napětí 415 V, šířku 72 mm a umožňuje připojení vodičů pevného průřezu 1–35 mm2 nebo vícežilového 1–25 mm2.
Chránič má blokovací zařízení, impulzní odolnost 6 kV, ztrátový výkon 7 W, pracuje na 50/60 Hz při provozní teplotě -5–60 °C; EAN: 3606480442513.
Proč si vybrat tento proudový chránič?
- Tento proudový chránič patří do produktové řady Acti 9, určené pro modulární elektrické rozvody.
- Má 4 póly, takže je vhodný pro ochranu třífázových obvodů včetně nulového vodiče.
- S jmenovitým proudem 100 A zvládne vyšší zatížení rozvodu.
- Vyznačuje se citlivostí poruchového proudu 100 mA (0,1 A), která umožňuje odpojení při nebezpečných únikových proudech.
- Je určen k detekci střídavých svodových proudů (typ svodového proudu AC).
- Disponuje přepěťovou proudovou kapacitou 0,25 kA, která pomáhá odolat krátkodobým přepěťovým rázům.
Interní název produktu
A9Z12491 Proudový chránič iID 4P 100A 10
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 100 A, třída ochrany typu AC a citlivost chrániče 100 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 10 000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
