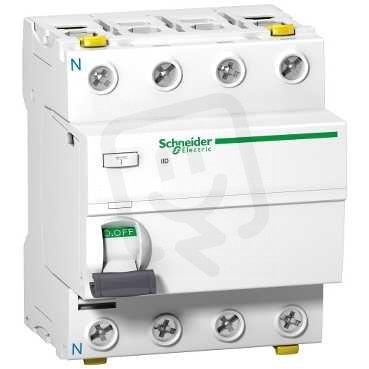

Schneider A9Z12463 Proudový chránič iID 4P 63A 100mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 064,71 Kč
Cena po registraci:
2 736,40 Kč/ks
Po registraci bez DPH:
2 261,49 Kč
Vaše cena s DPH:
2 850,22 Kč/ks
Vaše cena bez DPH:
2 355,55 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675789
- Kód dodavatele:
- A9Z12463
- EAN:
- 3606480442438
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 63 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,5 W
Schneider A9Z12463 Proudový chránič iID 4P 63A 100mA AC
Schneider A9Z12463 Proudový chránič iID 4P 63 A 0,1 A (AC) (EAN: 3606480442438) je modulární proudový chránič řady Acti 9 se 4 póly určený pro střídavé napětí.
Má jmenovitý proud 63 A, jmenovité napětí 415 V a poruchový proud 0,1 A (AC), s impulzní odolností 6 kV, krytím IP20 a montáží na DIN lištu.
Rozměry jsou šířka 72 mm, výška 91 mm, hloubka 73 mm (vestavěná hloubka 44 mm), modulární šířka 4, připojení vodičů do 1–35 mm² (pevné) nebo 1–25 mm² (vícežilové) a je vybaveno blokovacím zařízením.
Proč si vybrat tento proudový chránič?
- 4 póly umožňují ochranu všech fází i nulového vodiče ve třífázových instalacích.
- Jmenovitý proud 63 A je vhodný pro silnější větve a rozvaděče s vyšším zatížením.
- Poruchový proud 0,1 A (100 mA) zajišťuje vypnutí při úniku proudu odpovídajícím tomuto nastavení citlivosti.
- Typ svodového proudu AC určuje, že chránič detekuje střídavé úniky proudu.
- Přepěťová proudová kapacita 0,25 kA umožňuje odolnost proti krátkodobým přepěťovým rázům.
- Produktová řada Acti 9 – provedení určené pro modulární rozvaděče a standardní instalace Schneider Electric.
Interní název produktu
A9Z12463 Proudový chránič iID 4P 63A 100
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 63 A a citlivostí 100 mA se třídou ochrany typu AC. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Mechanická životnost dosahuje až 20000 cyklů a elektrická odolnost dosahuje až 15000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
