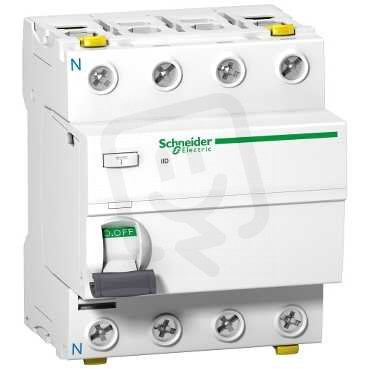

Schneider A9Z12440 Proudový chránič iID 4P 40A 100mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 915,61 Kč
Cena po registraci:
1 710,42 Kč/ks
Po registraci bez DPH:
1 413,57 Kč
Vaše cena s DPH:
1 781,56 Kč/ks
Vaše cena bez DPH:
1 472,36 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0587531
- Kód dodavatele:
- A9Z12440
- EAN:
- 3606480442391
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ne
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,8 W
Schneider A9Z12440 Proudový chránič iID 4P 40A 100mA AC
Schneider A9Z12440 z řady Acti 9 (EAN: 3606480442391) je modulární proudový chránič určený pro instalace s ochranou proti svodům proudu.
Zařízení je s 4 póly, má jmenovitý proud 40 A, poruchový proud 0,1 A (typ svodového proudu AC) a jmenovité napětí 415 V, přičemž stupeň krytí je IP20 a montáž probíhá na DIN lištu.
Produkt disponuje blokovacím zařízením, podporuje připojení pevného vodiče 1-35 mm2 a vícežilového vodiče 1-25 mm2, má impulzní odolné napětí 6 kV, přepěťovou proudovou kapacitu 0,25 kA, provozní teplotu -5–60 °C a ztrátový výkon 3,8 W.
Proč si vybrat tento proudový chránič?
- Je určen pro rozvody se 4 póly, takže poskytuje ochranu i pro třífázové obvody s nulovým vodičem.
- Má jmenovitý proud 40 A, vhodný pro běžné domovní i menší komerční instalace.
- Citlivost poruchového proudu je 0,1 A (100 mA), což zajistí detekci úniků střídavého proudu na stanovené úrovni.
- Typ svodového proudu je AC, tedy reaguje na střídavé poruchové proudy.
- Patří do produktové řady Acti 9, určené pro montáž v rozvaděčích.
- Zabírá na liště 4 moduly, což pomáhá při plánování místa v rozvaděči.
Interní název produktu
A9Z12440 Proudový chránič iID 4P 40A
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 40 A, třída ochrany typu AC a citlivost chrániče 100 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 15000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
