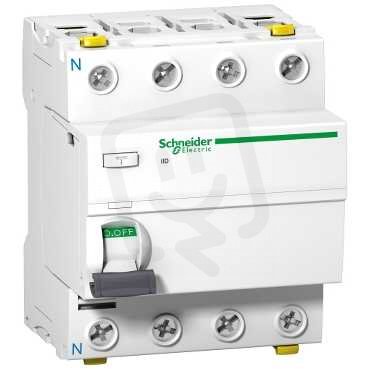

Schneider A9Z11480 Proudový chránič iID 4P 80A 30mA AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
4 032,60 Kč
Cena po registraci:
3 600,60 Kč/ks
Po registraci bez DPH:
2 975,70 Kč
Vaše cena s DPH:
3 750,36 Kč/ks
Vaše cena bez DPH:
3 099,47 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675783
- Kód dodavatele:
- A9Z11480
- EAN:
- 3606480442469
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 80 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -5-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 5,6 W
Schneider A9Z11480 Proudový chránič iID 4P 80A 30mA AC
Schneider A9Z11480 z řady Acti 9 (EAN 3606480442469) je 4pólový proudový chránič s jmenovitým proudem 80 A a poruchovým proudem 30 mA (typ svodového proudu AC), určený pro jmenovité napětí 415 V a provozní frekvenci 50/60 Hz.
Zabírá 4 modulární šířky, montuje se na DIN lištu, má krytí IP20, připojení vodičů pro pevné 1–35 mm² a vícežilové 1–25 mm², rozměry 91×72×73 mm (vך×h) a provozní teplotu -5–60 °C.
Proč si vybrat tento proudový chránič?
- Je určen pro rozvody se 4 póly, takže chrání třífázové obvody včetně neutrálu.
- Má jmenovitý proud 80 A, vhodný pro instalace s vyšším zatížením.
- Citlivost poruchového proudu je 0,03 A (30 mA), což zajišťuje detekci úniků k zemi a ochranu osob.
- Je navržen pro detekci AC (střídavého) svodového proudu.
- Patří do produktové řady Acti 9, určené pro modulární rozvaděče.
- Má přepěťovou proudovou kapacitu 0,25 kA, odolávající krátkodobým přepětím.
Interní název produktu
A9Z11480 Proudový chránič iID 4P 80A 30m
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 80 A, třída ochrany typu AC a citlivost chrániče 30 mA. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Elektrická životnost je až 10 000 cyklů. Mechanická životnost je až 20 000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20. Norma IP40 se stává jednou z modulárních skříní podle normy IEC/EN 60529. Provozní teplota je od -5 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
